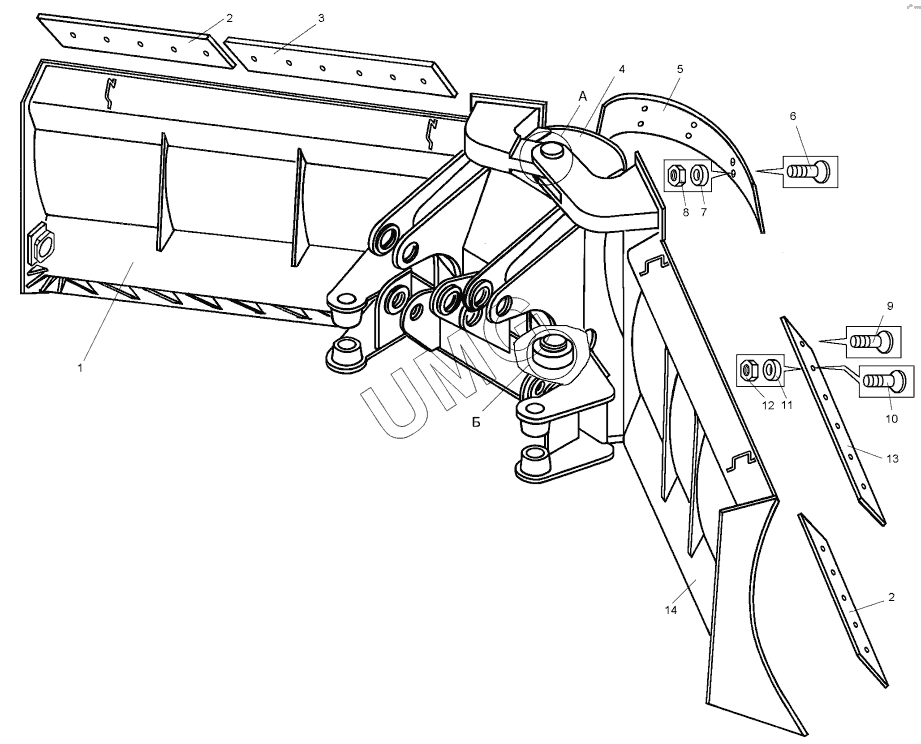

ДЗ-98В.1. Отвал (ДЗ-98В1.5.28.01.000)
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В1.5.28.01.300 | Крыло отвала левое | |
| 2 | ДЗ-98В1.5.28.01.008 | Нож | |
| 2 | ДЗ-98В1.5.28.01.600 | Нож | |
| 3 | ПКТ-2.01.00.017 | Нож | |
| 3 | ПКТ-2.01.00.030 | Нож | |
| 4 | ДЗ-98В1.5.28.01.100 | Отвал центральный | |
| 5 | ПКТ-2.01.00.010 | Нож центральный | |
| 6 | БКТ-0100-0009 | Болт | |
| 7 | 1665Г.0696402 | Шайба | |
| 8 | М16-6Н.5.0195915 | Гайка | |
| 9 | ПКТ-2.01.00.006 | Винт | |
| 10 | ПКТ-2.01.00.005 | Болт | |
| 11 | 2065Г.0696402 | Шайба | |
| 12 | М20-6Н.8.01915523 | Гайка | |
| 13 | ПКТ-2.01.00.018 | Нож | |
| 13 | ПКТ-2.01.00.040 | Нож | |
| 14 | ДЗ-98В1.5.28.01.500 | Крыло отвала правое |
