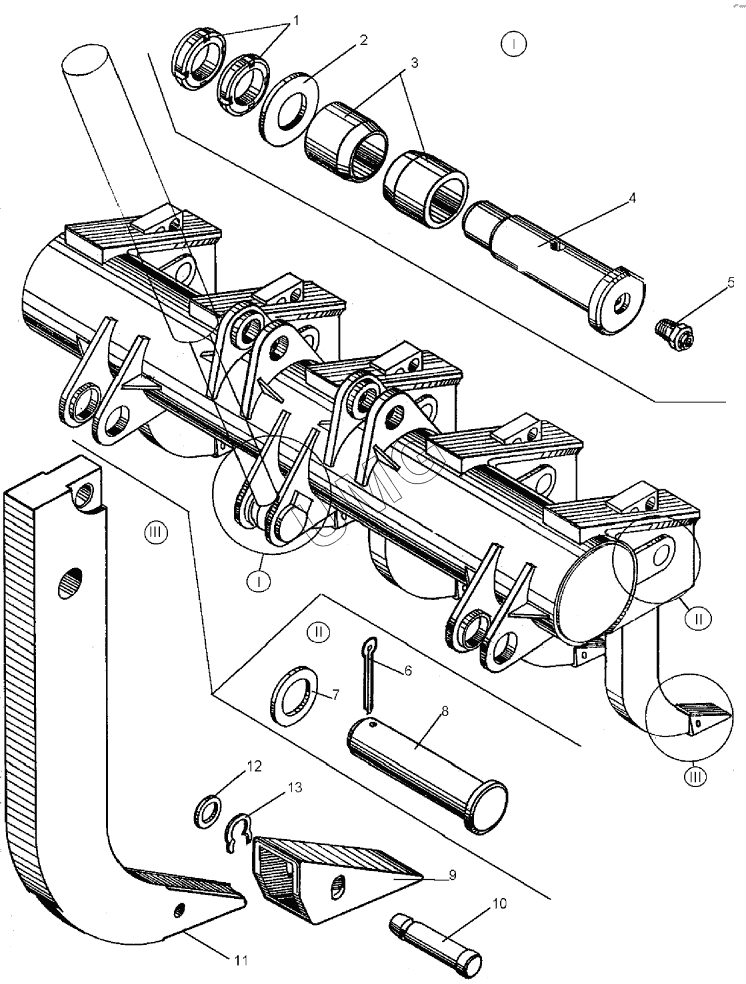

ДЗ-98В.1. Рыхлитель (ДЗ-98В1.3.25.03.010)
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В1.2.25.02.006 | Гайка | |
| 2 | ДЗ-98В1.2.25.02.007 | Шайба | |
| 3 | ДЗ-98В1.2.25.02.004 | Втулка | |
| 4 | ДЗ-98В1.2.25.02.003 | Палец | |
| 5 | 1.3.Ц619853 | Масленка | |
| 6 | 8х71397 | Шплинт | |
| 7 | Д395Б.04.018 | Шайба | |
| 8 | 067.43.11.265 | Палец | |
| 9 | ДЗ-116В.12.002 | Наконечник | |
| 10 | ДП-26С.11.002 | Палец | |
| 11 | ДЗ-98В1.3.25.03.120 | Зуб | |
| 12 | БКТ-РК2.12.00.017 | Шайба | |
| 13 | ДП-26С.11.003 | Чека пружинная |
