ДЗ-98В.1. Электрооборудование кабины (ДЗ-98В.41.01.000-01)
1
2
3
3
4
4
5
6
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17

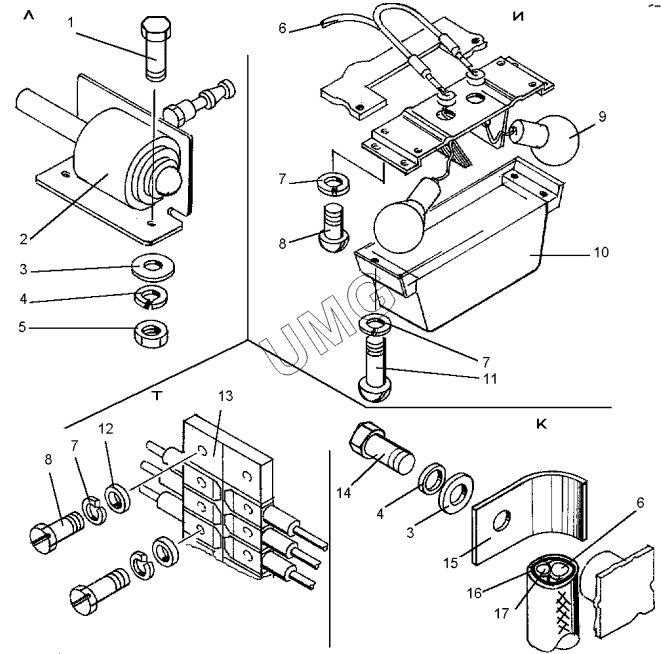

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М6-6gх25.58.0197798 | Болт | |
| 2 | ДЗ-98В.41.01.130 | Стеклоочиститель задний | |
| 3 | С6.02.01911371 | Шайба | |
| 4 | 6.65Г.0696402 | Шайба | |
| 5 | М6-6Н.5.0195915 | Гайка | |
| 6 | ДЗ-98В.41.30.290 | Жгут | |
| 7 | 4.65Г.0196402 | Шайба | |
| 8 | В.М4-6gх10.58.01917473 | Винт | |
| 9 | 3,46621E+11 | Лампа А24-21-3 | |
| 10 | ПК248Б | Плафон | |
| 11 | В.М4-6gх16.58.01917473 | Винт | |
| 12 | С4.02.01911371 | Шайба | |
| 13 | КБ1012 | Блок зажимов | |
| 14 | М6-6gх10.58.0197798 | Болт | |
| 15 | ДЗ-98.41.00.002 | Хомутик | |
| 16 | ДЗ-98.41.00.008 | Прокладка | |
| 17 | ДЗ-98В.41.30.220 | Жгут | |
| 18 | ДЗ-98В.41.30.290 | Жгут |
