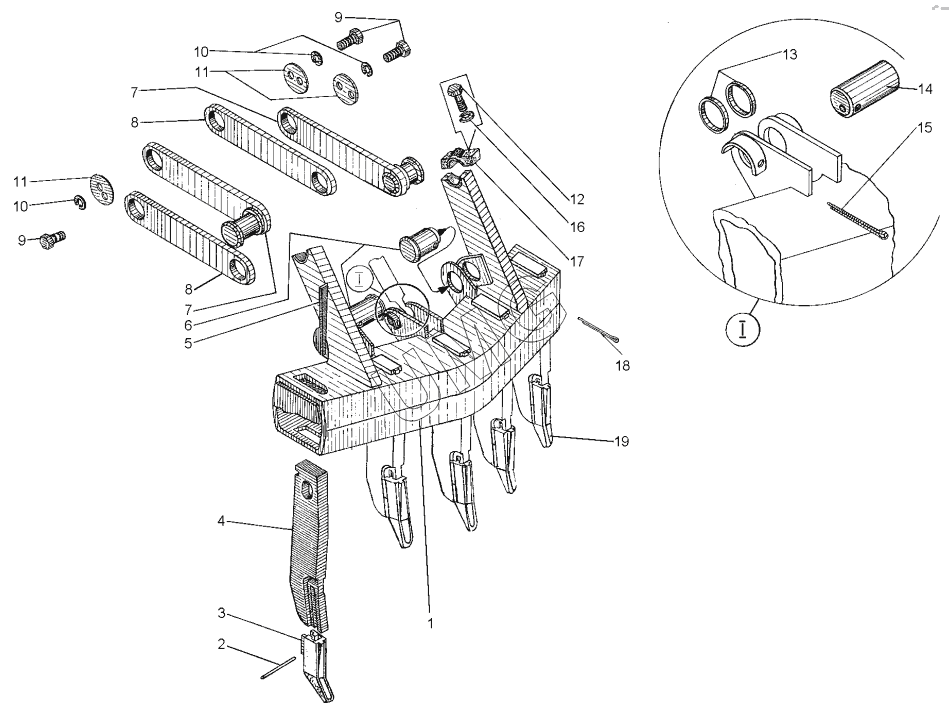

ДЗ-98В.1. Кирковщик (ДЗ-98.25.01.000-01)
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.25.01.060 | Рама кирковщика | |
| 2 | ДЗ-98.25.01.025 | Штифт | |
| 3 | ДЗ-98.25.01.023 | Наконечник | |
| 4 | ДЗ-98.25.01.024 | Зуб | |
| 5 | Д395.21.00.004 | Клин зуба кирковщика | |
| 6 | ДЗ-98.25.01.019 | Палец | |
| 7 | ДЗ-98.25.01.090 | Тяга | |
| 8 | ДЗ-98.25.01.017 | Тяга | |
| 9 | М16-6gх35.58.0197798 | Болт | |
| 10 | 16.65Г.0696402 | Шайба | |
| 11 | Д395.21.00.005 | Шайба упорная | |
| 12 | М24-6gх90.58.0197798 | Болт | |
| 13 | Д498.01.138 | Втулка | |
| 14 | Д395Б-34-039 | Палец | |
| 15 | 8х71.019397 | Шплинт | |
| 16 | 24.65Г.0196402 | Шайба | |
| 17 | ДЗ-98.25.01.021 | Крышка | |
| 18 | 10х100397 | Шплинт | |
| 19 | ДЗ-98.25.01.100 | Зуб кирковщика |
