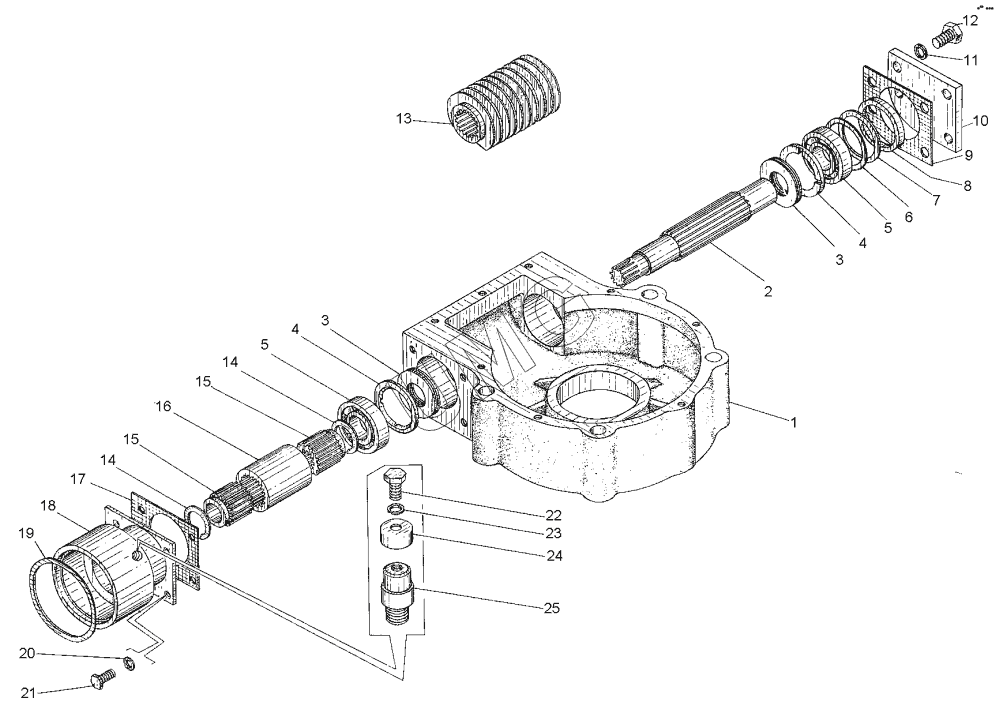

ДЗ-98В.1. Редуктор поворота отвала (ДЗ-98.29.00.000)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.29.00.001 | Корпус | |
| 2 | ДЗ-98.29.00.017 | Вал червяка | |
| 3 | 83087872 | Подшипник | |
| 4 | ДЗ-98.29.00.005 | Кольцо упорное | |
| 5 | 3088338 | Подшипник | |
| 6 | Д395Б.01.025 | Прокладка | |
| 7 | Д395Б.01.026 | Прокладка | |
| 8 | Д395Б.01.052 | Кольцо | |
| 9 | ДЗ-98.29.00.006 | Прокладка | |
| 10 | ДЗ-98.29.00.008 | Крышка подшипника | |
| 11 | 16.65Г.0696402 | Шайба | |
| 12 | М16-6gх35.58.0197798 | Болт | |
| 13 | ДЗ-98.29.00.003 | Червяк | |
| 14 | С5013940 | Кольцо | |
| 15 | ДЗ-98.29.00.024 | Муфта | |
| 16 | ДЗ-98.29.00.025 | Муфта | |
| 17 | ДЗ-98.29.00.019 | Прокладка | |
| 18 | ДЗ-98.29.00.036 | Проставка | |
| 19 | ДЗ-98.29.00.016 | Прокладка | |
| 20 | 12.65Г.0696402 | Шайба | |
| 21 | М12-6gх40.56.0197796 | Болт | |
| 22 | М8-6gх20.56.0197796 | Болт | |
| 23 | 8.65Г.0696402 | Шайба | |
| 24 | Д395.0503.107 | Ограничитель | |
| 25 | Д395А.0201.918-3 | Сапун |
