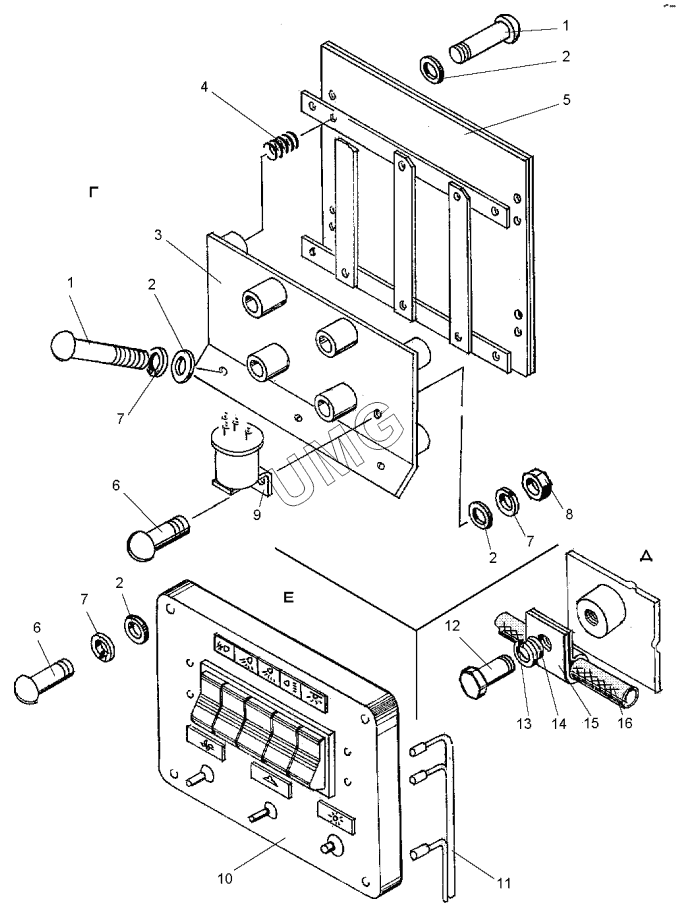

ДЗ-98В.1. Электрооборудование кабины (ДЗ-98В.41.01.000-01)
1
1
2
2
2
2
3
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В.М4-6gх35.58.01917473 | Винт | |
| 2 | С4.02.01911371 | Шайба | |
| 3 | ДЗ-98В.41.01.070 | Основание в сборе | |
| 4 | 067.51.00.027 | Пружина | |
| 5 | ДЗ-140А.41.27.100-01 | Табло сигнальное | |
| 6 | В.М4-6gх10.58.01917473 | Винт | |
| 7 | 4.65Г.0696402 | Шайба | |
| 8 | М4-6Н.5.0195927 | Гайка | |
| 9 | ДЗ-140А.41.01.061 | Хомутик | |
| 10 | ДЗ-98В.41.01.040 | Щиток переключателей | |
| 11 | ДЗ-98В.41.30.190 | Жгут | |
| 12 | М6-6gх10.58.0197798 | Болт | |
| 13 | 6.65Г.0696402 | Шайба | |
| 14 | С6.02.01911371 | Шайба | |
| 15 | 067.36.11.517 | Хомут | |
| 16 | ДЗ-98В.41.30.240 | Жгут |
