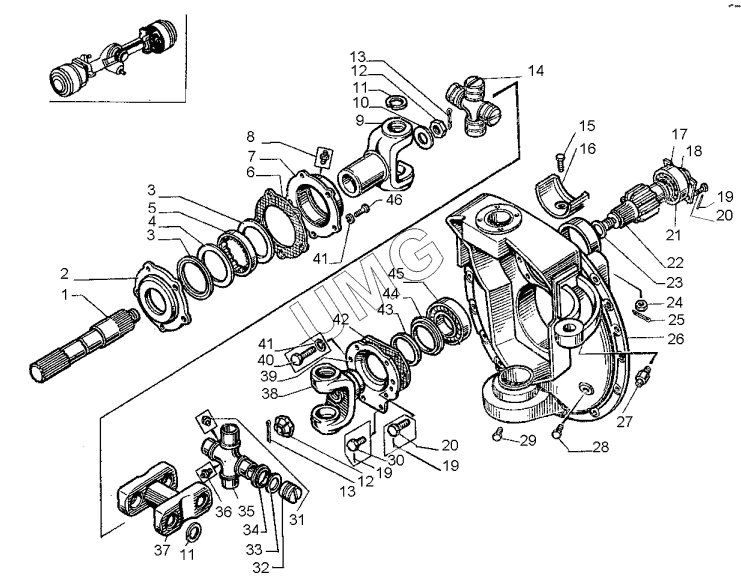

ДЗ-98В.1. Мост передний ведущий (ДЗ-98В1.61.00.000)
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395В.61.00.001 | Полуось | |
| 2 | Д395.0203.010 | Корпус подшипника | |
| 3 | 1-80х105-18752 | Манжета | |
| 4 | Д394.0201.043 | Шайба | |
| 5 | 292213К5377 | Подшипник | |
| 6 | Д395.0203.008 | Прокладка | |
| 7 | Д395.0203.009 | Крышка подшипника | |
| 8 | 1.319853 | Масленка | |
| 9 | Д395.0203.005 | Вилка | |
| 10 | Д394.0201.147 | Шайба | |
| 11 | ДЗ-98.61.00.099 | Кольцо пружинное | |
| 12 | Д394.0201.135 | Гайка | |
| 13 | 6,3х50.019397 | Шплинт | |
| 14 | 210-2201025-А | Крестовина карданного вала | |
| 15 | Д394.0201.145 | Болт | |
| 16 | Д394.0201.112 | Вкладыш | |
| 17 | 067.13.13.182 | Шайба | |
| 18 | С5013940 | Кольцо | |
| 19 | 23282 | Проволока | |
| 20 | Д395.0201.182 | Болт | |
| 21 | 36105721 | Подшипник | |
| 22 | Д394.0201.083 | Шестерня | |
| 23 | 035-040-30-2-218829/9833 | Кольцо | |
| 24 | М12-6Н.04.0195919 | Гайка | |
| 25 | 3,2х32397 | Шплинт | |
| 26 | Д395.0203.909 | Поворотный кронштейн колеса правый | |
| 27 | Д395А.0201.918-3 | Сапун | |
| 28 | 067.44.12.021 | Пробка | |
| 29 | Д144-17-20 | Пробка коническая | |
| 30 | ДЗ-98.61.00.093 | Болт | |
| 31 | 264020-П8 | Масленка | |
| 32 | 210-2201033 | Подшипник | |
| 33 | 210-2201035 | Кольцо упорное | |
| 34 | 210-2201027 | Кольцо торцевое защитное | |
| 35 | 210-2201030-А | Крестовина карданного вала | |
| 36 | 306746П | Клапан предохранительный кардана в сборе | |
| 37 | Д395.0203.015 | Звено промежуточное | |
| 38 | Д395.0203.903 | Вилка в сборе | |
| 39 | ДЗ-98А.61.00.119 | Крышка | |
| 40 | М12-6gх40.58.0197798 | Болт | |
| 41 | 12.65Г.0696402 | Шайба | |
| 42 | Д394.0201.079 | Прокладка | |
| 43 | 1-75х100-18752 | Манжета | |
| 44 | Д395А.0203.061 | Шайба | |
| 45 | 23138328 | Подшипник | |
| 46 | М12-6gх35.58.0197796 | Болт |
