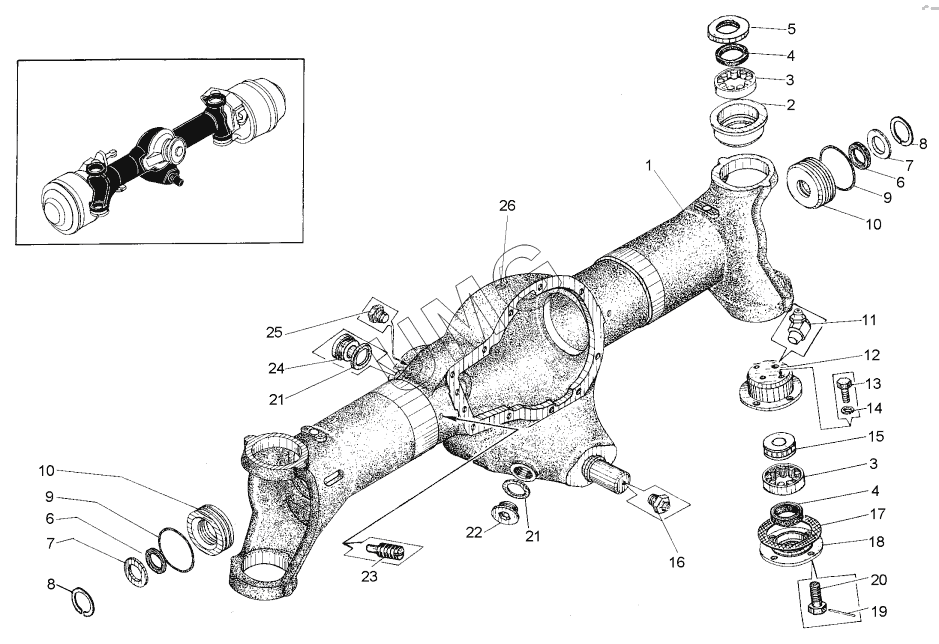

ДЗ-98В.1. Мост передний ведущий (ДЗ-98В1.61.00.000)
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395.0203.901-1 | Балка переднего моста | |
| 2 | Д395.0203.011 | Корпус подшипник | |
| 3 | 2923105377 | Подшипник | |
| 4 | 1-65х90-18752 | Манжета | |
| 5 | Д395.0203.012 | Корпус сальника | |
| 6 | 1-50х70-18752 | Манжета | |
| 7 | Д394.0201.105 | Шайба | |
| 8 | С8013941 | Кольцо | |
| 9 | 135-140-30-2-218829/9833 | Кольцо | |
| 10 | ДЗ-98.62.00.042-01 | Корпус сальника | |
| 11 | 2.3.45.Ц619853 | Масленка | |
| 12 | Д395.0203.022 | Стакан | |
| 13 | М10-6gх20.58.01977964 | Болт | |
| 14 | 10.65Г.0696402 | Шайба | |
| 15 | 29908 | Подшипник | |
| 16 | 1.3.Ц619853 | Масленка | |
| 17 | Д395.0203.017 | Прокладка | |
| 18 | Д395.0203.016 | Корпус сальника | |
| 19 | 23282 | Проволока | |
| 20 | Д394.0201.128 | Болт специальный | |
| 21 | С80-40927 | Кольцо медноасбестовое | |
| 22 | C100-01483 | Пробка магнитная в сборе | |
| 23 | Д394.0201.051 | Винт | |
| 24 | Д144-49-061 | Пробка | |
| 25 | Д144-49-20 | Пробка коническая | |
| 26 | Д395А.0201.918-3 | Сапун |
