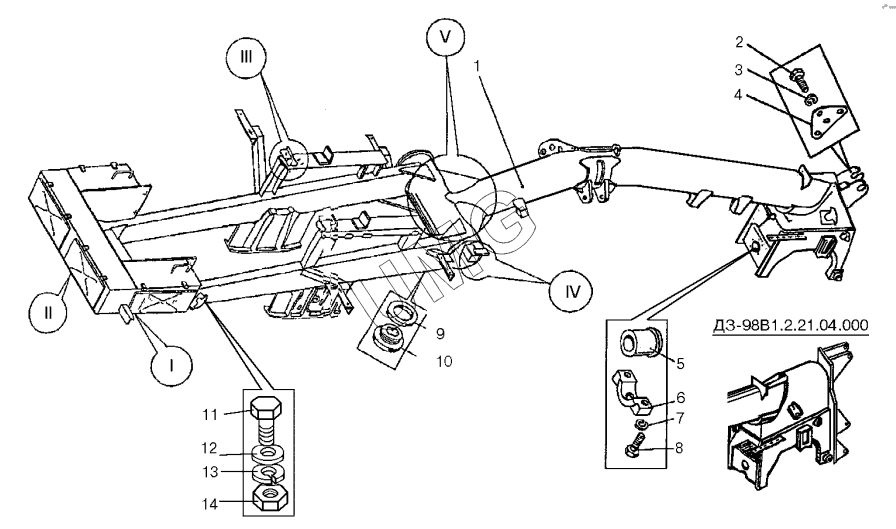

ДЗ-98В.1. Рама (ДЗ-98В.21.04.000, ДЗ-98В1.2.21.04.000)
ДЗ-98В1.2.21.04.000
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДЗ-98В1.2.21.04.000 | ДЗ-98В1.2.21.04.000 | Рама | |
| 1 | ДЗ-98В.21.03.000 | Рама | |
| 1 | ДЗ-98В1.2.21.03.000 | Рама | |
| 2 | М16-6gх30.58.0197798 | Болт | |
| 3 | 16.65Г.0696402 | Шайба | |
| 4 | ДЗ-98А.30.00.037 | Втулка | |
| 5 | 1.3.Ц619853 | Масленка | |
| 6 | ДЗ-98Б.21.00.052 | Крышка | |
| 7 | 24.65Г.0696402 | Шайба | |
| 8 | М24-6gх75.88.35Х.0197798 | Болт | |
| 9 | 40927 | Кольцо медноасбестовое | |
| 10 | 01483 | Пробка магнитная | |
| 11 | М12-6gх30.58.0197798 | Болт | |
| 12 | С12.02.01911341 | Шайба | |
| 13 | 12.65Г.0696402 | Шайба | |
| 14 | М12-6Н.5.0195915 | Гайка |
