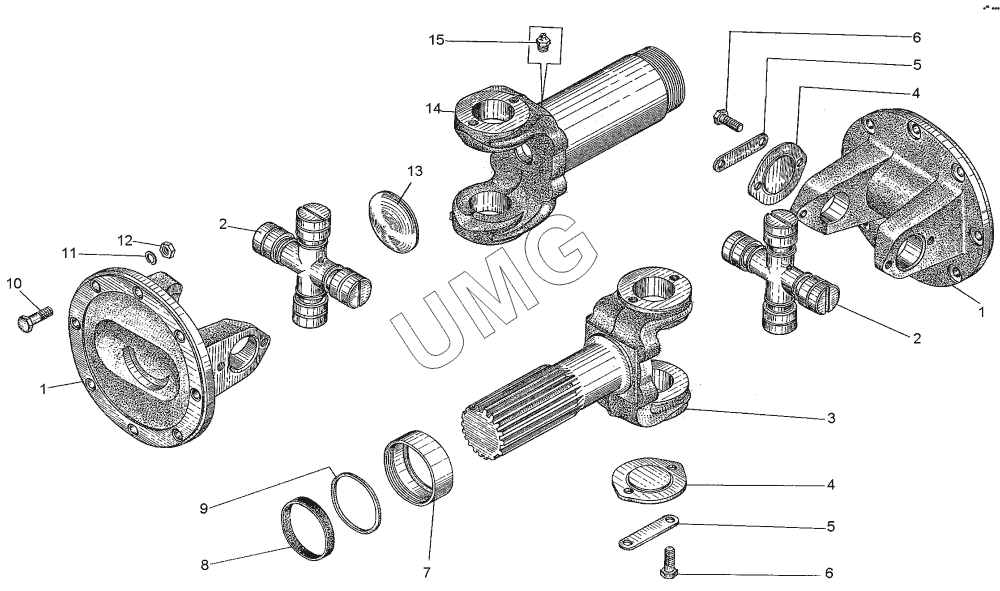

ДЗ-98В.1. Вал карданный заднего моста (Д395А.0115.000)
1
1
2
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 210-2201049Б | Фланец-вилка | |
| 2 | 210-2201025А | Крестовина | |
| 3 | Д395А.0115.902 | Вилка кардана | |
| 4 | 210-2201040А | Крышка подшипника | |
| 5 | 210-2201041 | Пластина стопорная | |
| 6 | 201514-П | Болт | |
| 7 | 200-2201087 | Обойма | |
| 8 | 200-2201088 | Кольцо уплотнительное | |
| 9 | 200-2201089 | Шайба | |
| 10 | Д395.0116.016 | Болт карданный | |
| 11 | 10.65Г.0696402 | Шайба | |
| 12 | Д395.0116.017 | Гайка | |
| 13 | 200-2201080 | Заглушка | |
| 14 | 210-2201048 | Вилка скользящая | |
| 15 | 264020-П8 | Масленка |
