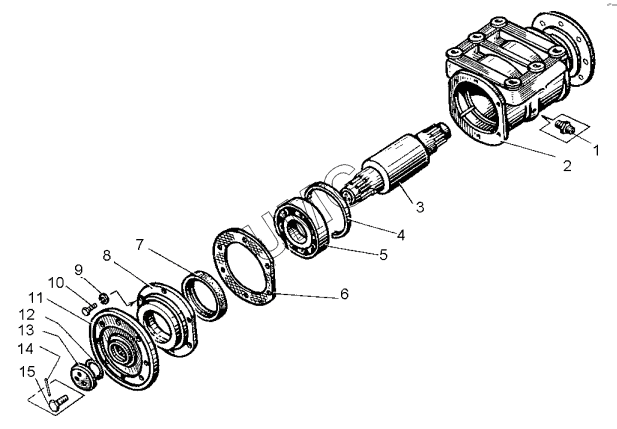

ДЗ-98В.1. Опора промежуточная (ДЗ-98.16.01.210)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1.3.0119853 | Масленка | |
| 2 | ДЗ-98.16.01.023 | Корпус | |
| 3 | ДЗ-98.16.01.031 | Вал | |
| 4 | 1Б14013941 | Кольцо | |
| 5 | 3138338 | Подшипник | |
| 6 | Д394.0108.032 | Прокладка | |
| 7 | 1.2-90х120-18752 | Манжета | |
| 8 | ДЗ-98.16.01.029 | Крышка | |
| 9 | 12.65Г.0696402 | Шайба | |
| 10 | М12-6gх30.58.0197796 | Болт | |
| 11 | Д395В.16.01.130 | Фланец | |
| 12 | 052-058-36-2-218829/9833 | Кольцо | |
| 13 | Д395Б.05.016 | Шайба | |
| 14 | 1.6-C3282 | Проволока | |
| 15 | ДЗ-98.10.04.165 | Болт |
