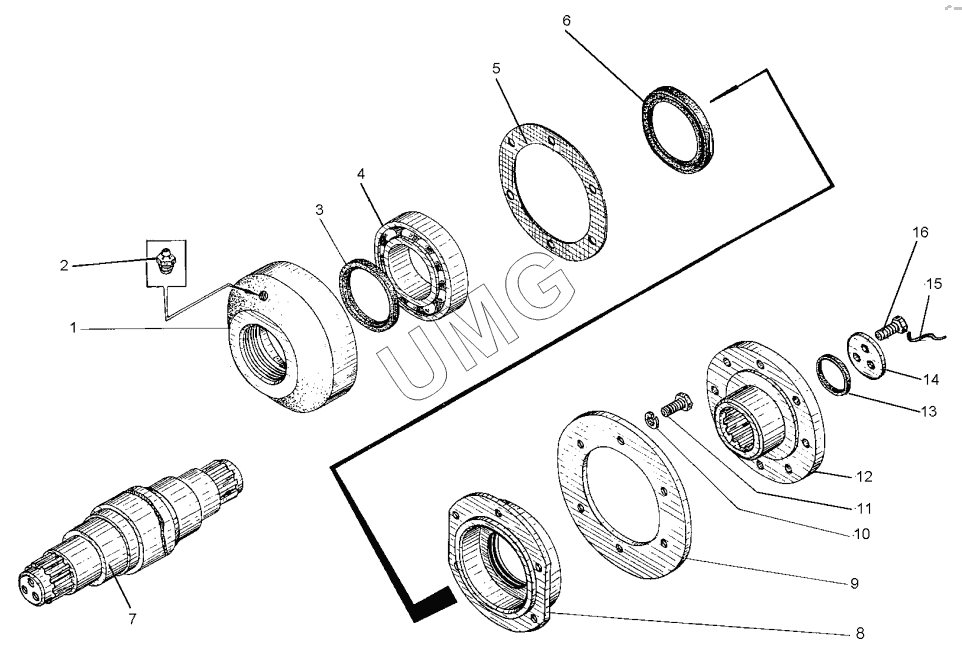

ДЗ-98В.1. Вал промежуточный (ДЗ-98.16.01.200)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395В.16.01.019 | Корпус | |
| 2 | 1.3.0119853 | Масленка | |
| 3 | 1.2-80х105-18752 | Манжета | |
| 4 | 6-3138338 | Подшипник | |
| 5 | Д395.0108.032 | Прокладка | |
| 6 | 1.2-90х120-18752 | Манжета | |
| 7 | ДЗ-98.16.01.230 | Вал промежуточный | |
| 8 | ДЗ-98.16.01.029 | Крышка | |
| 9 | Д395.0116.034 | Кольцо установочное | |
| 10 | 12.65Г.0696402 | Шайба | |
| 11 | М12-6gх35.58.0197796 | Болт | |
| 12 | Д395В.16.01.130 | Фланец | |
| 13 | 052-058-36-2-218829/9833 | Кольцо | |
| 14 | Д395Б.05.016 | Шайба | |
| 15 | 1,6-C3282 | Проволока | |
| 16 | ДЗ-98.10.04.165 | Болт |
