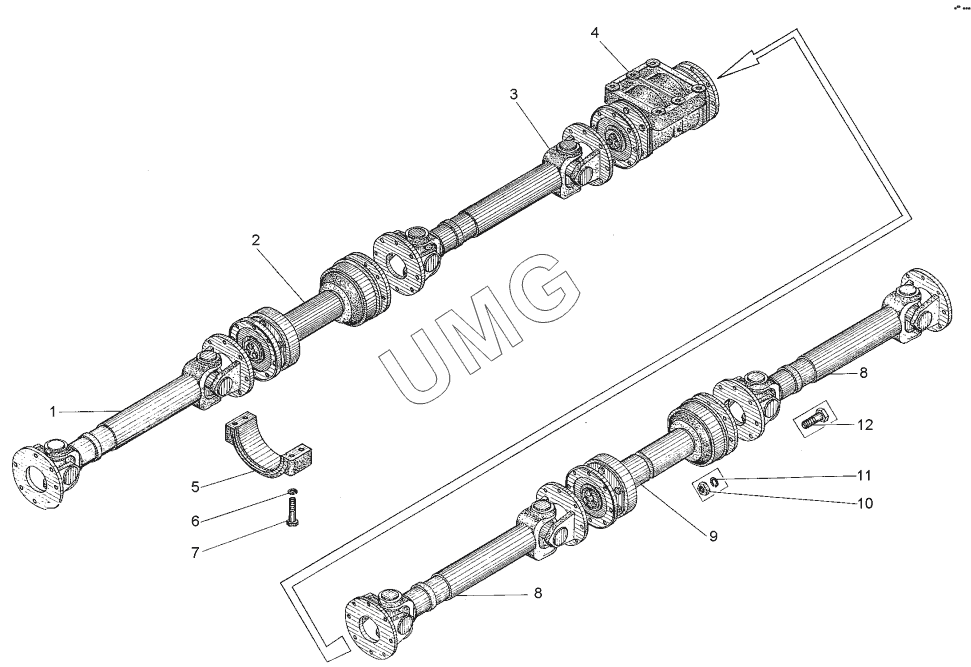

ДЗ-98В.1. Передача карданная (ДЗ-98.16.01.000-1)
1
2
3
4
5
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 210-2201010-17 | Вал карданный | |
| 2 | ДЗ-98.16.01.200 | Вал промежуточный | |
| 3 | 257-2202010-16 | Вал карданный | |
| 4 | ДЗ-98.16.01.210 | Опора промежуточная | |
| 5 | Д395.0116.020 | Крышка | |
| 6 | 16.65Г.0696402 | Шайба | |
| 7 | М16-6gх85.58.0197796 | Болт | |
| 8 | 210Г-2204010-16 | Вал карданный | |
| 9 | ДЗ-105.16.01.050 | Вал | |
| 10 | Д395.0116.017 | Гайка | |
| 11 | 10.65Г.0696402 | Шайба | |
| 12 | Д395.0116.016 | Болт карданный |
