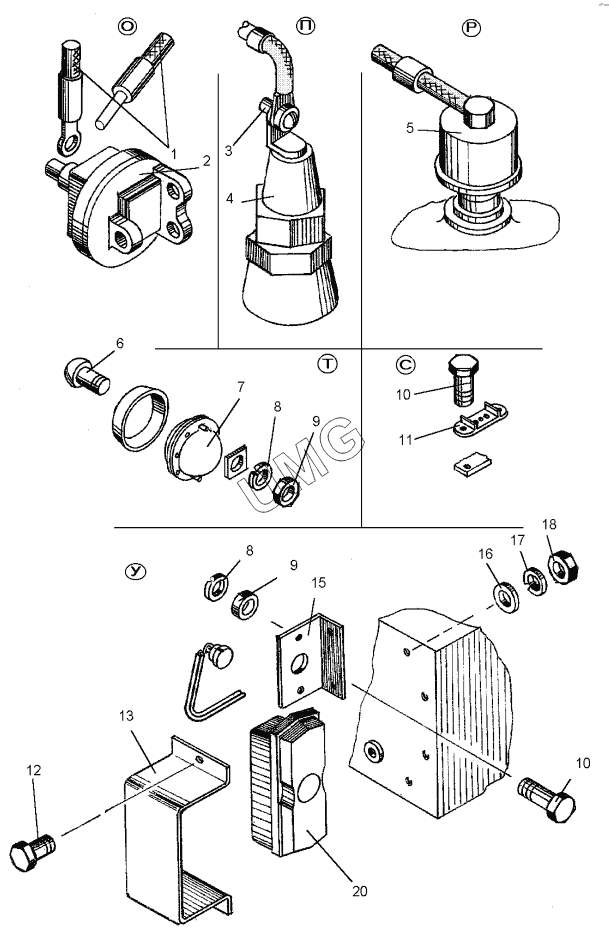

ДЗ-98В.1. Установка электрооборудования (ДЗ-98В.41.00.000-01)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.41.30.280 | Жгут | |
| 2 | 4573731017 | Выключатель ВК 13-Б | |
| 3 | В1.М4-6gх10.58.01917473 | Винт | |
| 4 | 4573826111 | Датчик сигнализатор давления ММ 106 | |
| 5 | 4573826087 | Датчик указателя давления ММ 370-У-ХЛ | |
| 6 | В1.М6-6gх16.58.01917473 | Винт | |
| 7 | 4573321134 | Фара ФГ122-ВВ | |
| 8 | 6.65Г.0696402 | Шайба | |
| 9 | М6-6Н.5.0195915 | Гайка | |
| 10 | М6-6gх16.58.0197798 | Болт | |
| 11 | ПС2-А2 | Панель соединительная | |
| 12 | М10-6gх20.58.0197798 | Болт | |
| 13 | ДЗ-98В.41.02.010 | Кожух задних фонарей | |
| 14 | С6.02.01911371 | Шайба | |
| 15 | ДЗ-98В.41.00.002 | Уголок | |
| 16 | С10.02.01911371 | Шайба | |
| 17 | 10.65Г.0696402 | Шайба | |
| 18 | М10-6Н.5.0195915 | Гайка | |
| 19 | 4573725037 | Фонарь задний ФП101-Г |
