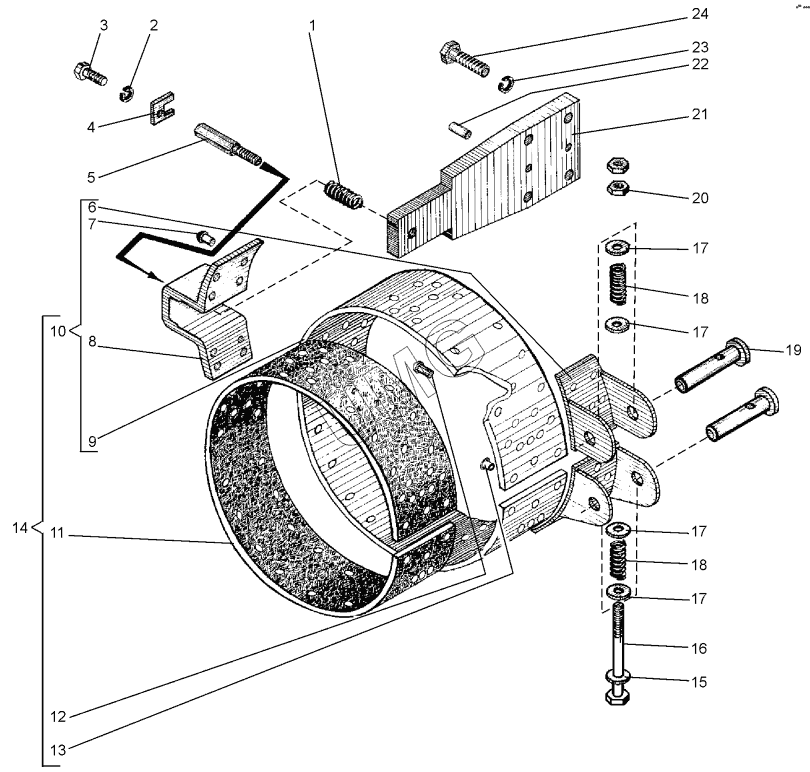

ДЗ-98В.1. Тормоз стояночный (ДЗ-98.10.07.000-02)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395А-0108061 | Пружина | |
| 2 | 6.65Г.0696402 | Шайба | |
| 3 | М6-6gх16.58.0297798 | Болт | |
| 4 | Д395А-0108071 | Стопор | |
| 5 | Д395А-0108070 | Винт | |
| 6 | Д395В.10.07.070-1 | Кронштейн | |
| 7 | 6х16.0110299 | Заклепка | |
| 8 | Д395А-0108069-1 | Скоба | |
| 9 | Д395А-0108048-1 | Лента тормоза | |
| 10 | Д395В.10.07.030 | Лента тормоза | |
| 11 | Д395А-0108049-1 | Накладка тормозная | |
| 12 | ДЗ-98.10.07.048 | Ушко | |
| 13 | Д148В-Л1-146 | Заклепка | |
| 14 | Д395В.10.07.010 | Лента тормоза | |
| 15 | Д395-0303050 | Шайба | |
| 16 | Д395В.10.07.011 | Болт | |
| 17 | Д395В.52.00.013 | Шайба специальная | |
| 18 | ДЗ-98.10.07.042 | Пружина | |
| 19 | ДЗ-98.10.07.043 | Палец | |
| 20 | М10-6Н.5.0295915 | Гайка | |
| 21 | ДЗ-98.10.07.055 | Пластина | |
| 22 | 067.24.11.063 | Штифт | |
| 23 | 12.65Г.0696402 | Шайба | |
| 24 | М12-6gх35.58.0297796 | Болт |
