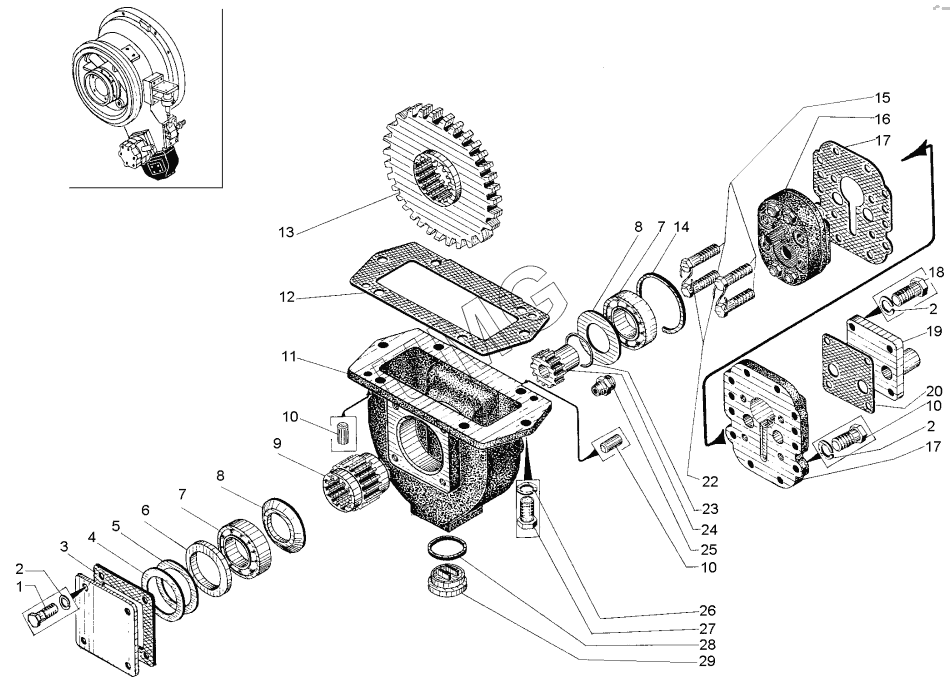

ДЗ-98В.1. Редуктор промежуточный (ДЗ-98.10.06.000-09)
1
2
2
2
3
4
5
6
7
7
8
8
9
10
10
10
11
12
13
14
15
16
17
17
18
19
20
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10-6gх20.58.0197796 | Болт | |
| 2 | 10.65Г.0696402 | Шайба | |
| 3 | Д395Б.43.093 | Прокладка | |
| 4 | Д395Б.01.025 | Прокладка | |
| 5 | Д395Б.01.026 | Прокладка | |
| 6 | ДЗ-98.10.06.054 | Кольцо | |
| 7 | 6-111Л8338 | Подшипник | |
| 8 | ДЗ-98В.10.06.044-01 | Кольцо | |
| 9 | ДЗ-98.10.06.053 | Втулка | |
| 10 | 067.24.11.063 | Штифт | |
| 11 | ДЗ-98.10.06.059 | Корпус | |
| 12 | ДЗ-98.10.06.061 | Прокладка | |
| 13 | ДЗ-98.10.06.051 | Шестерня | |
| 14 | 1С9013941 | Кольцо | |
| 15 | ДЗ-98.10.06.062 | Болт | |
| 16 | ДЗ-98В.10.06.030 | Насос масляный шестеренный | |
| 17 | ДЗ-98.10.06.056 | Прокладка | |
| 18 | М10-6gх25.58.0197796 | Болт | |
| 19 | ДЗ-98.10.06.060 | Крышка | |
| 20 | ДЗ-98.10.06.058 | Прокладка | |
| 21 | ДЗ-98.10.06.055 | Крышка | |
| 22 | 1,63282 | Проволока | |
| 23 | ДЗ-98.10.06.063 | Кольцо | |
| 24 | ДЗ-98.10.06.118 | Муфта | |
| 25 | Д395А.0120.047 | Ниппель | |
| 26 | 12.65Г.0696402 | Шайба | |
| 27 | М12-6gх25.58.0197796 | Болт | |
| 28 | 40927 | Кольцо медноасбестовое | |
| 29 | 01483 | Пробка магнитная |
