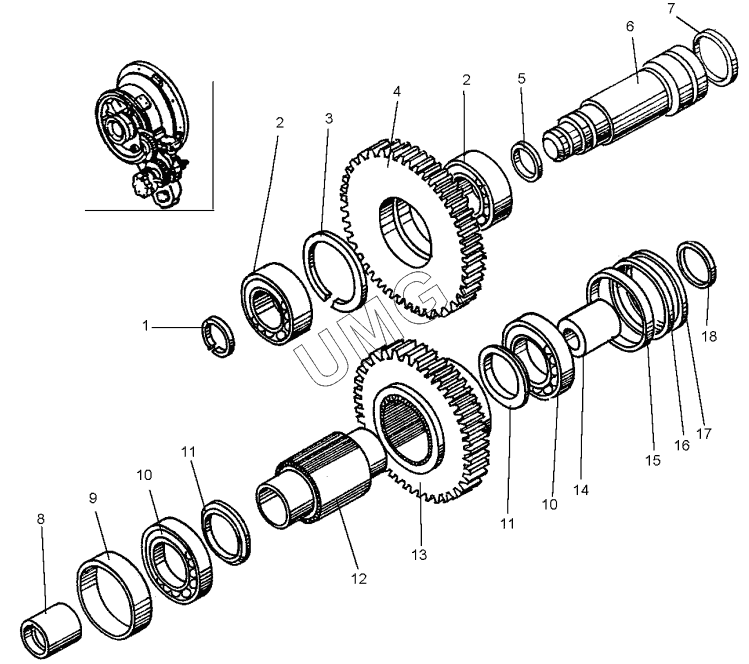

ДЗ-98В.1. Редуктор промежуточный (ДЗ-98.10.06.000-09)
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С4513940 | Кольцо | |
| 2 | 3108338 | Подшипник | |
| 3 | С11013941 | Кольцо | |
| 4 | ДЗ-98.10.06.141 | Шестерня | |
| 5 | 039-045-36-2-218829/9833 | Кольцо | |
| 6 | ДЗ-98.10.06.158 | Валик | |
| 7 | 050-060-58-2-218829/9833 | Кольцо | |
| 8 | ДЗ-98.10.06.045 | Втулка | |
| 9 | ДЗ-98.10.06.046 | Кольцо | |
| 10 | 6-111Л8338 | Подшипник | |
| 11 | ДЗ-98.10.06.044-01 | Кольцо | |
| 12 | ДЗ-98.10.06.043 | Втулка | |
| 13 | Д395В.10.06.029 | Шестерня | |
| 14 | ДЗ-98.10.06.047 | Втулка | |
| 15 | 067.14.12.208 | Кольцо | |
| 16 | Д395Б-01-025 | Прокладка | |
| 17 | Д395Б-01-026 | Прокладка | |
| 18 | С2513940 | Кольцо |
