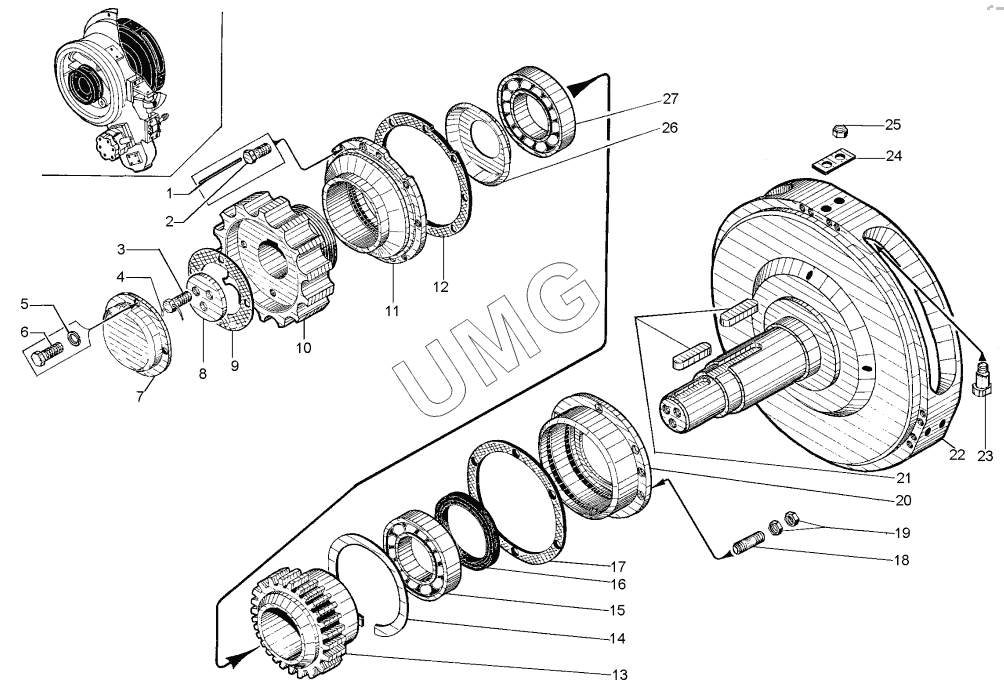

ДЗ-98В.1. Редуктор промежуточный (ДЗ-98.10.06.000-09)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1,63282 | Проволока | |
| 2 | Д395Б.02.173 | Болт | |
| 3 | ДЗ-98.29.00.028 | Болт | |
| 4 | 1,63282 | Проволока | |
| 5 | 8.65Г.0696402 | Шайба | |
| 6 | М8-6gх20.58.0197796 | Болт | |
| 7 | ДЗ-98.10.06.081 | Крышка | |
| 8 | Д395Б.01.173 | Шайба | |
| 9 | ДЗ-98.10.06.082 | Прокладка | |
| 10 | ДЗ-98А.10.06.183 | Полумуфта внутренняя | |
| 11 | ДЗ-98.10.06.171 | Крышка | |
| 12 | Д395Б.01.109 | Прокладка | |
| 13 | ДЗ-98.10.06.085 | Шестерня | |
| 14 | ДЗ-98.10.06.087 | Кольцо ВК-180 | |
| 15 | 2208338 | Подшипник | |
| 16 | 1.2-110х135-18752 | Манжета | |
| 17 | Д395Б.01.098 | Прокладка | |
| 18 | М12х3511765 | Шпилька | |
| 19 | М12-6Н.5.0195915 | Гайка | |
| 20 | ДЗ-98.10.06.086 | Крышка | |
| 21 | Д395Б-04-033-1 | Шпонка | |
| 22 | ДЗ-98.10.06.100-1 | Цапфа | |
| 23 | Д395Б.02.036 | Сухарик | |
| 24 | 067.33.12.144 | Планка | |
| 26 | ДЗ-98.10.06.117 | Маслоотражатель | |
| 27 | 2198338 | Подшипник |
