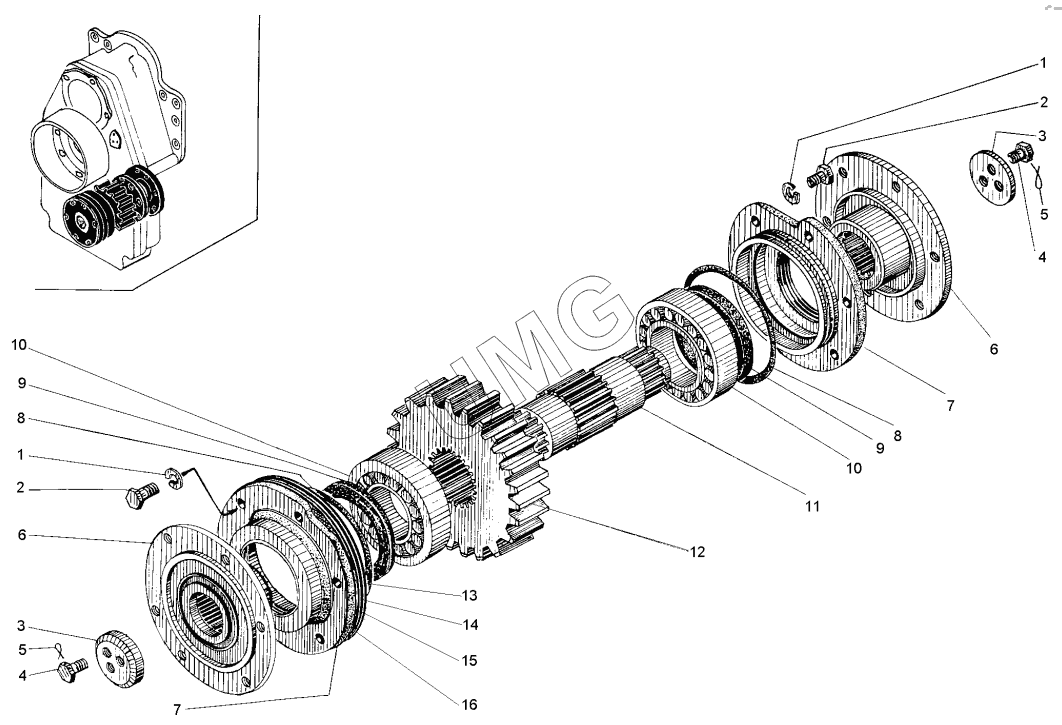

ДЗ-98В.1. Редуктор раздаточный (ДЗ-98.10.05.000-02)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10.65Г.0696402 | Шайба | |
| 2 | М10-6gх30.58.0197796 | Болт | |
| 3 | Д395Б.05.016 | Шайба | |
| 4 | Д395.0201.182 | Болт | |
| 5 | 1,63282 | Проволока | |
| 6 | ДЗ-98.10.05.080 | Фланец | |
| 7 | Д395В.10.05.015 | Крышка | |
| 8 | 150-160-58-2-218829/9833 | Кольцо | |
| 9 | 1-90х120-48752 | Манжета | |
| 10 | 7313333 | Подшипник | |
| 11 | Д395В.10.05.013 | Вал нижний | |
| 12 | Д395В.10.05.014 | Шестерня | |
| 13 | Д395В.10.05.024 | Прокладка | |
| 14 | Д395В.10.05.025 | Прокладка | |
| 15 | Д395В.10.05.026 | Прокладка | |
| 16 | Д395В.10.05.027 | Прокладка |
