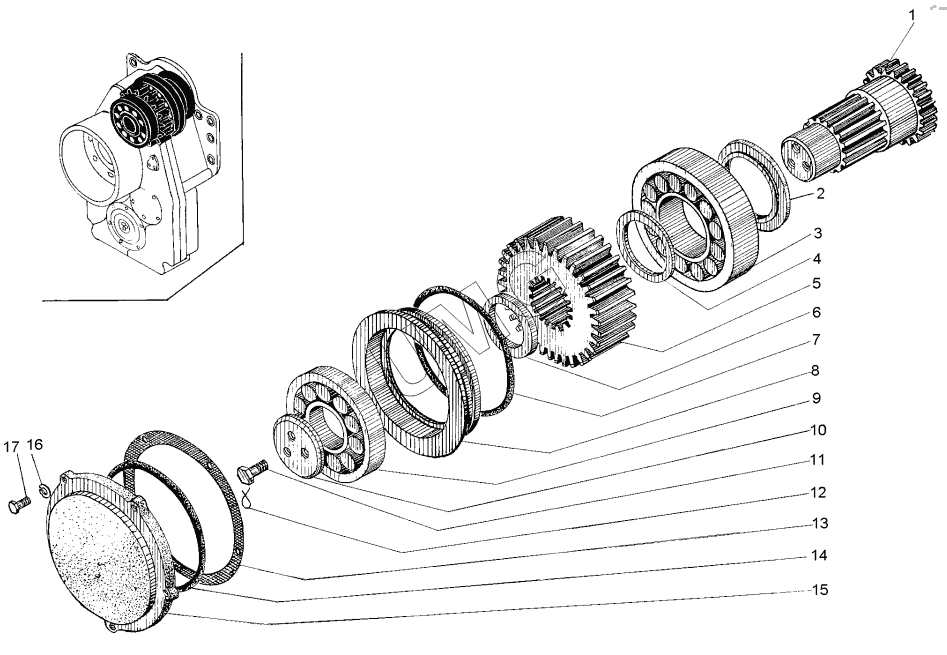

ДЗ-98В.1. Редуктор раздаточный (ДЗ-98.10.05.000-02)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395В.10.05.011 | Вал первичный | |
| 2 | Д395Б.05.024 | Шайба | |
| 3 | 923178328 | Подшипник | |
| 4 | Д395В.10.05.017 | Кольцо | |
| 5 | Д395В.10.05.014 | Шестерня | |
| 6 | Д395В.10.05.016 | Кольцо | |
| 7 | 160-170-58-2-218829/9833 | Кольцо | |
| 8 | Д395Б.05.014 | Стакан | |
| 9 | 924128328 | Подшипник | |
| 10 | ДЗ-98.10.04.123 | Шайба | |
| 11 | Д395.0201.182 | Болт | |
| 12 | 1,63282 | Проволока | |
| 13 | Д395В.10.05.025 | Прокладка | |
| 14 | 170-180-58-2-218829/9833 | Кольцо | |
| 15 | Д395Б.05.009 | Крышка | |
| 16 | 10.65Г.0696402 | Шайба | |
| 17 | М10-6gх30.58.0197796 | Болт |
