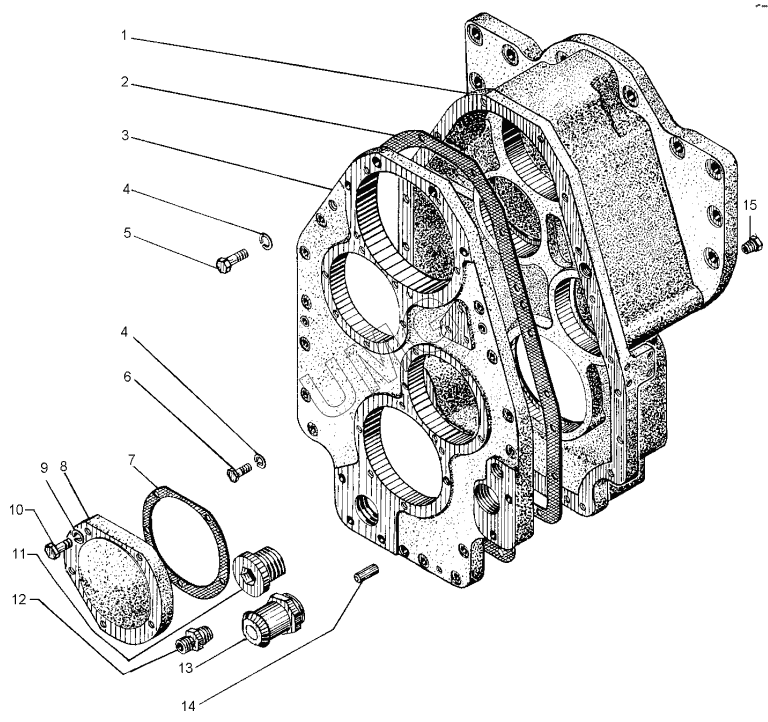

ДЗ-98В.1. Редуктор раздаточный (ДЗ-98.10.05.000-02)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.10.05.064 | Корпус | |
| 2 | ДЗ-98.10.05.066 | Прокладка | |
| 3 | ДЗ-98.10.05.065 | Крышка | |
| 4 | 12.65Г.0696402 | Шайба | |
| 5 | М12-6gх55.58.0197796 | Болт | |
| 6 | М12-6gх45.58.0197796 | Болт | |
| 7 | Д395В.10.05.022 | Прокладка | |
| 8 | Д395В.10.05.021 | Крышка | |
| 9 | 10.65Г.0696402 | Шайба | |
| 10 | М10-6gх35.58.0197796 | Болт | |
| 11 | 01483 | Пробка магнитная | |
| 12 | Д395.01.20.047 | Ниппель концевой | |
| 13 | ДЗ-98.10.05.058 | Штуцер | |
| 14 | Д395.04.003 | Штифт | |
| 15 | Д144-17-20 | Пробка коническая |
