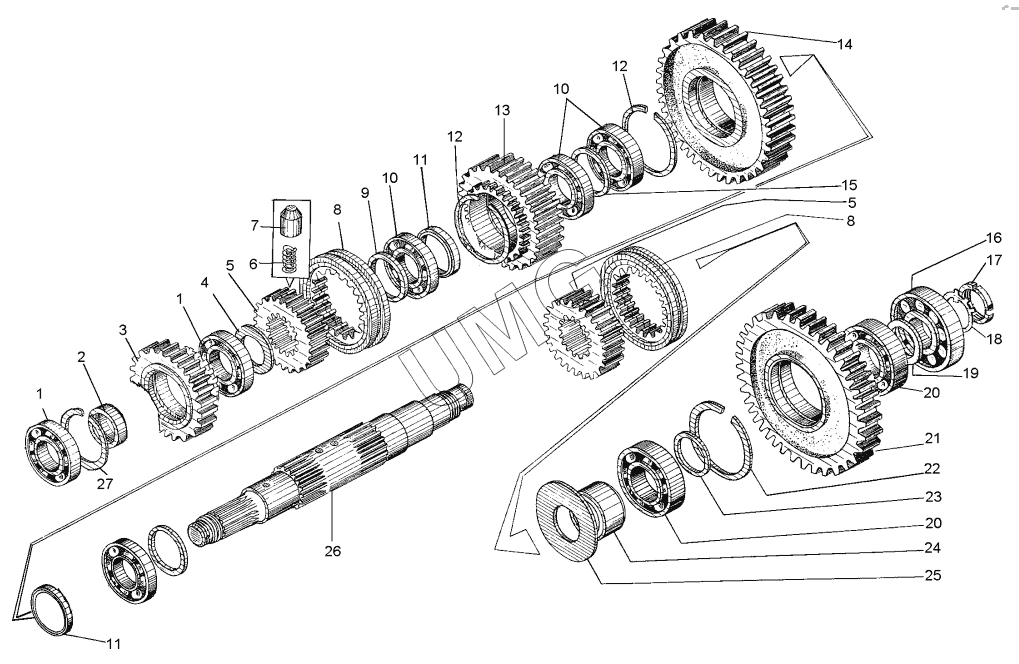

ДЗ-98В.1. Вал ведущий (ДЗ-98А.10.04.540)
1
1
2
3
4
5
5
6
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2128338 | Подшипник | |
| 2 | Д395Б.04.016 | Втулка | |
| 3 | Д395Б.04.007 | Шестерня первой передачи | |
| 4 | Д395Б.04.018 | Шайба | |
| 5 | Д385Б.04.013-1 | Муфта | |
| 6 | ДЗ-98.10.04.062 | Пружина | |
| 7 | Д395Б.04.014 | Фиксатор | |
| 8 | Д395В.10.04.033 | Муфта | |
| 9 | Д395Б.04.019 | Кольцо | |
| 10 | 6-1158338 | Подшипник | |
| 11 | Д395Б.04.021 | Кольцо | |
| 12 | Д395Б.04.023 | Кольцо ВК-115 | |
| 13 | Д395Б.04.008 | Шестерня второй передачи | |
| 14 | ДЗ-98.10.04.166 | Шестерня третьей передачи | |
| 15 | Д395Б.04.029 | Кольцо | |
| 16 | 24118328 | Подшипник | |
| 17 | Д323.02.093 | Гайка круглая | |
| 18 | Д323.02.063 | Шайба стопорная | |
| 19 | Д395Б.04.028 | Кольцо | |
| 20 | 3128338 | Подшипник | |
| 21 | Д395Б.04.011 | Шестерня реверся | |
| 22 | Д395Б.04.027 | Кольцо ВК-130 | |
| 23 | Д395Б.04.026 | Кольцо | |
| 24 | Д395Б.04.025 | Втулка | |
| 25 | Д395Б.04.024 | Шайба | |
| 26 | ДЗ-98А.10.04.188 | Вал ведущий | |
| 27 | 1В11013941 | Кольцо |
