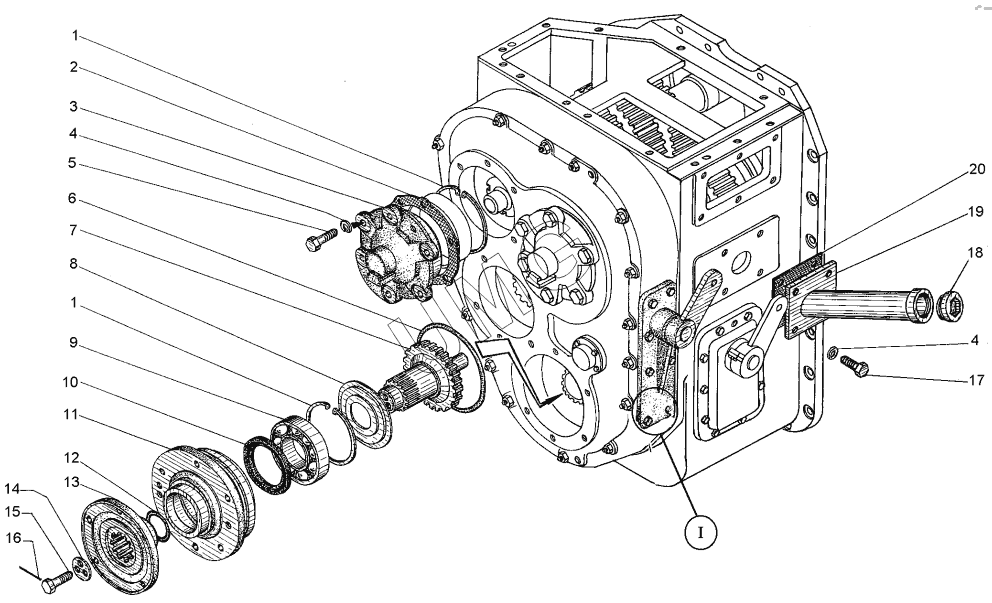

ДЗ-98В.1. Коробка передач (ДЗ-98.10.04.000)
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1В14013941 | Кольцо | |
| 2 | Д395Б.04.155 | Прокладка | |
| 3 | Д395.04.139 | Крышка | |
| 4 | 12.65Г.0696402 | Шайба | |
| 5 | М12-6gх25.58.0197796 | Болт | |
| 6 | 180-190-58-2-218829/9833 | Кольцо | |
| 7 | Д395Б.10.04.029 | Вал-шестерня | |
| 8 | ДЗ-98.10.04.032-01 | Шайба | |
| 9 | 6-3138338 | Подшипник | |
| 10 | 1.2-90х120-18752 | Манжета | |
| 11 | Д395В.10.04.031-1 | Стакан | |
| 12 | 052-058-36-2-218829/9833 | Кольцо | |
| 13 | Д395В.16.01.130 | Фланец | |
| 14 | Д395Б.05.016 | Шайба | |
| 15 | ДЗ-98.10.04.165 | Болт | |
| 16 | 1,63282 | Проволока | |
| 17 | М12-6gх35.58.0197796 | Болт | |
| 18 | Д144-49-061 | Пробка | |
| 19 | ДЗ-98.10.04.330 | Горловина заливная | |
| 20 | ДЗ-98.10.04.111 | Прокладка |
