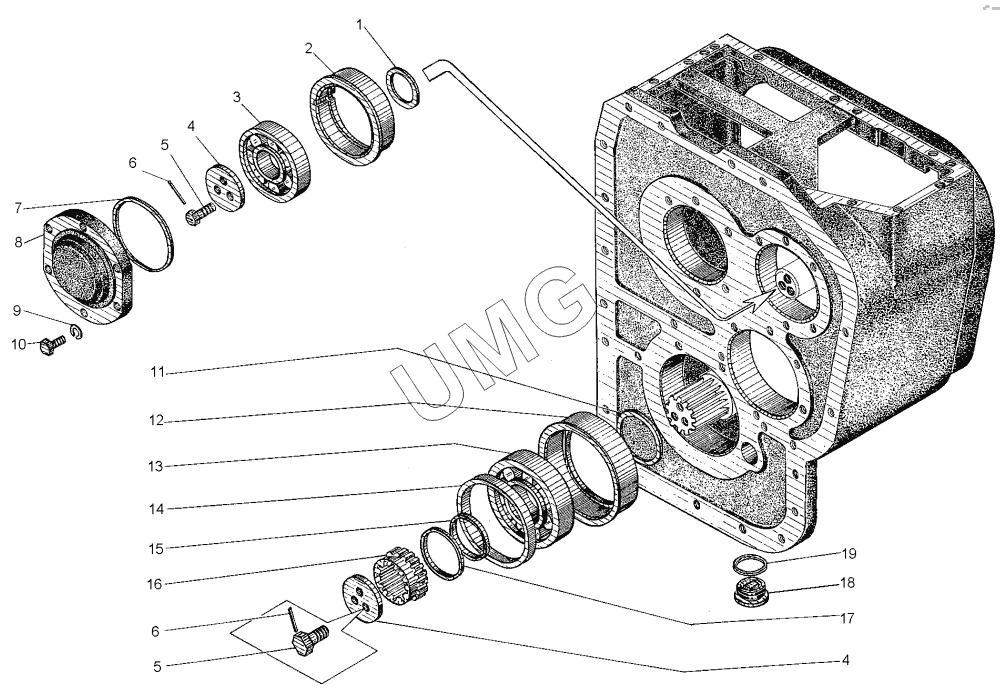

ДЗ-98В.1. Коробка передач (ДЗ-98.10.04.000)
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395Б.04.018 | Шайба | |
| 2 | Д395Б.04.109 | Стакан | |
| 3 | 924128328 | Подшипник | |
| 4 | ДЗ-98.10.04.123 | Шайба | |
| 5 | ДЗ-98.10.04.165 | Болт | |
| 6 | 1,63282 | Проволока | |
| 7 | Д395Б.04.116 | Кольцо | |
| 8 | Д395Б.04.117-1 | Крышка | |
| 9 | 12.65Г.0696402 | Шайба | |
| 10 | М12-6gх35.58.0197796 | Болт | |
| 11 | Д395Б.04.128 | Кольцо | |
| 12 | Д395Б.04.124 | Стакан | |
| 13 | 92317К18328 | Подшипник | |
| 14 | Д395Б.04.125 | Кольцо | |
| 15 | Д395В.10.04.041 | Кольцо | |
| 16 | Д395Б.04.127 | Муфта | |
| 17 | Д395Б.04.126 | Кольцо | |
| 18 | 01483 | Пробка магнитная | |
| 19 | 40927 | Кольцо медноасбестовое |
