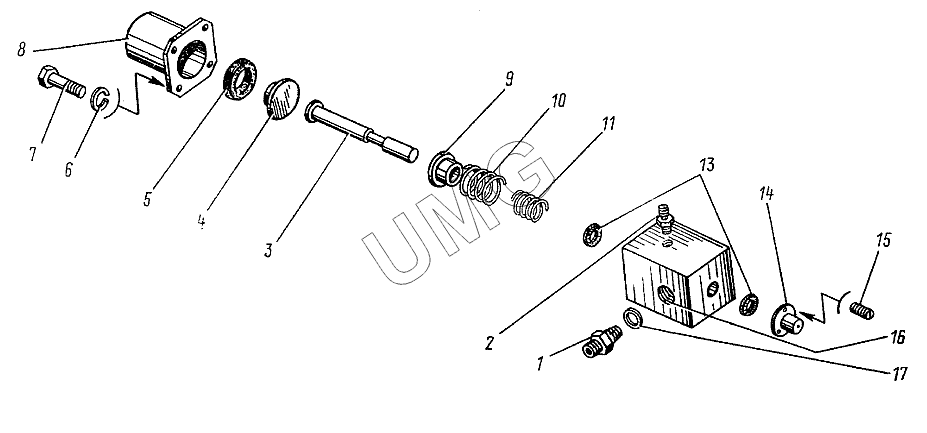

E185W (ЕК-18). Клапан пневмогидравлический ЭО-3322Б.60.05.000
/61.gif)
1
2
2
3
4
5
6
7
8
8
9
10
11
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323.20.83.012 | Штуцер | |
| 2 | ЭО-3322А.09.40.004 | Пробка коническая | |
| 2 | ЭО-3322А.23.03.004 | Штуцер | |
| 3 | ЭО-3322Б.60.05.002 | Золотник | |
| 4 | ЭО-3322Б.60.05.005 | Поршень | |
| 5 | 14896.3-50х30-6 | Манжета | |
| 6 | 6402.6.65Г.019 | Шайба | |
| 7 | 7798.М6-8gх20.58.019 | Болт | |
| 8 | ЭО-3322Д.60.05.010 | Стакан | |
| 8 | ЭО-3322Б.60.05.009 | Стакан | |
| 9 | ЭО-3322Б.60.05.001 | Втулка | |
| 10 | ЭО-3322Б.60.05.007 | Пружина | |
| 11 | ЭО-3322Б.60.05.006 | Пружина | |
| 13 | 9833.012-016-25-2-3 | Кольцо | |
| 14 | ЭО-3322Б.60.05.004 | Крышка | |
| 15 | 17473.В1М6-8gх12.58.019 | Винт | |
| 16 | ЭО-3322Б.60.05.003 | Корпус | |
| 17 | 9833.018-022-25-2-3 | Кольцо |
