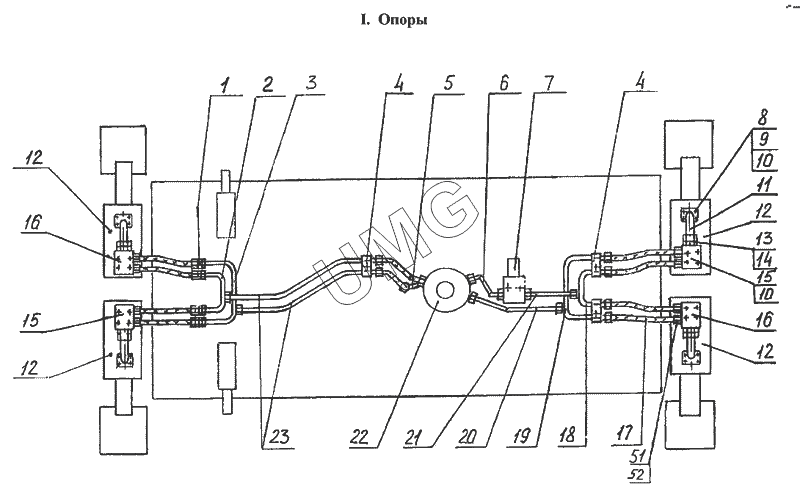

E185W (ЕК-18). Гидрооборудование на ходовой раме 318-40-71.00.000
/59.gif)
1
2
3
4
4
5
6
7
8
9
10
10
11
12
12
12
12
12
12
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3322Д.23.02.003 | Гайка | |
| 2 | 314-02-71.00.610 | Трубопровод | |
| 3 | 314-02-71.00.600 | Трубопровод | |
| 4 | ЭО-3322А.66.01.001 | Скоба | |
| 5 | 314-02-71.00.630 | Трубопровод | |
| 6 | 314-02-71.00.660 | Трубопровод | |
| 7 | ЭО-3322Б.60.05.000 | Клапан пневмогидравлический | |
| 8 | 7798.М12-8gх35.88.40Х.019 | Болт | |
| 9 | 6402.12.65Г.019 | Шайба | |
| 10 | 9833.038-044-36-2-3 | Кольцо | |
| 11 | 318-02-72.00.310 | Трубопровод | |
| 12 | ЭО-3323А.71.82.000-01 | Гидроцилиндр выносных опор | |
| 12 | ЭО-3323А.71.82.000-11 | Гидроцилиндр выносных опор | |
| 13 | 13.71.80.642 | Кольцо защитное | |
| 14 | 9833.020-025-30-2-3 | Кольцо | |
| 15 | 13.71.80.680 | Гидрозамок двухсторонний | |
| 16 | 13.71.80.670 | Гидрозамок двухсторонний | |
| 17 | [РВД 12-28(М22х1,5)-650-У] | РВД 12-28(М22х1,5)-650-У | |
| 18 | 08.20.70.060 | Трубопровод | |
| 19 | ЭО-3323.20.83.230 | Трубопровод | |
| 20 | 314-02-71.00.670 | Трубопровод | |
| 21 | 314-02-71.00.680 | Трубопровод | |
| 22 | 313-00-73.85.000 | Коллектор центральный | |
| 23 | 314-02-71.00.620 | Трубопровод | |
| 51 | ЭО-3323.20.83.012 | Штуцер | |
| 52 | 9833.018-022-25-2-3 | Кольцо |
