E185W (ЕК-18). Установка маслоохладительная 314-02-80.03.650, 314-02-80.03.650-20
/54.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

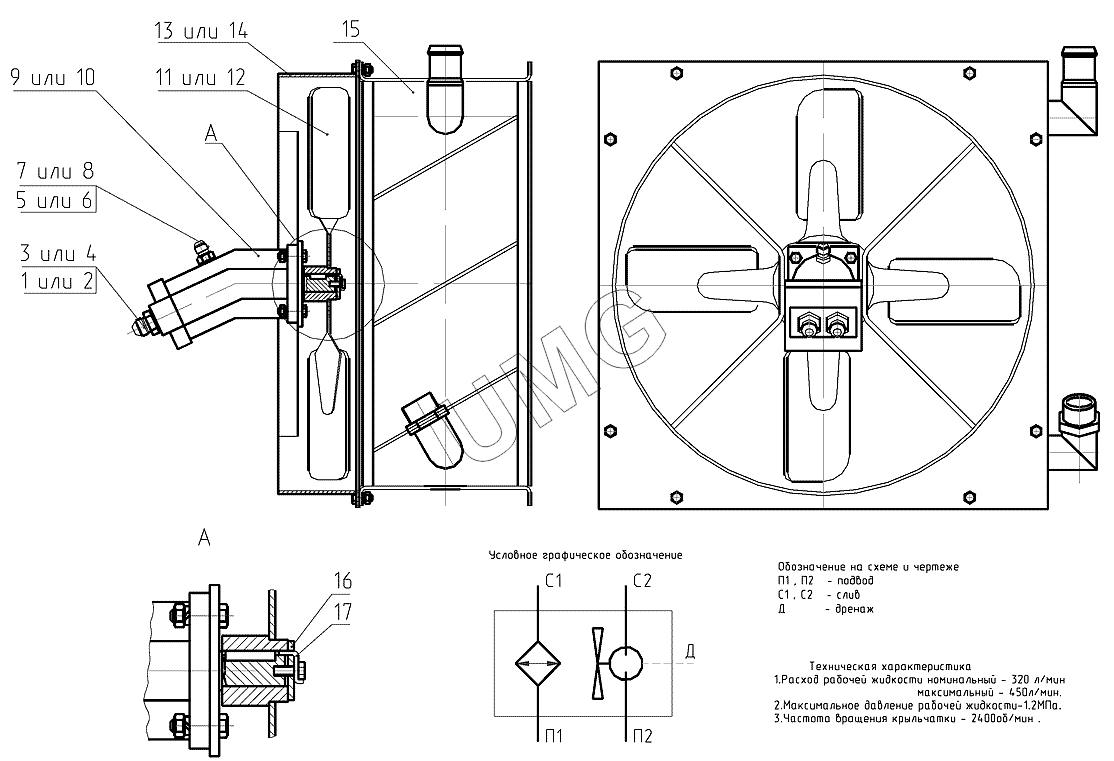

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9833.018-022-25-2-3 | Кольцо | |
| 2 | 23358.М22 | Прокладка (с гидромотором ДЭЦ) | |
| 3 | ЭО-3323.07.13.005 | Штуцер | |
| 4 | ЭО-3322А.66.01.005 | Штуцер | |
| 5 | 23358.М12 | Прокладка (с гидромотором 310.12) | |
| 6 | 23358.М16 | Прокладка (с гидромотором ДЭЦ) | |
| 7 | ЭО-3322Д.23.03.009 | Штуцер | |
| 8 | ЭО-3323.20.91.005 | Штуцер | |
| 9 | 310.12.01.03 | Гидромотор | |
| 10 | ДЭЦ2.957.001 | Гидромотор | |
| 11 | ЭО-3322А.02.04.200 | Крыльчатка | |
| 12 | 313-00-80.06.300 | Крыльчатка (с гидромотором ДЭЦ) | |
| 13 | 313-00-80.06.100-20 | Диффузор (с гидромотором 310.12) | |
| 14 | 313-00-80.06.100 | Диффузор (с гидромотором ДЭЦ) | |
| 15 | 313-00-80.06.700-10 | Калорифер | |
| 16 | 313-00-80.06.002 | Шайба | |
| 17 | 313-00-80.06.003 | Шайба |
