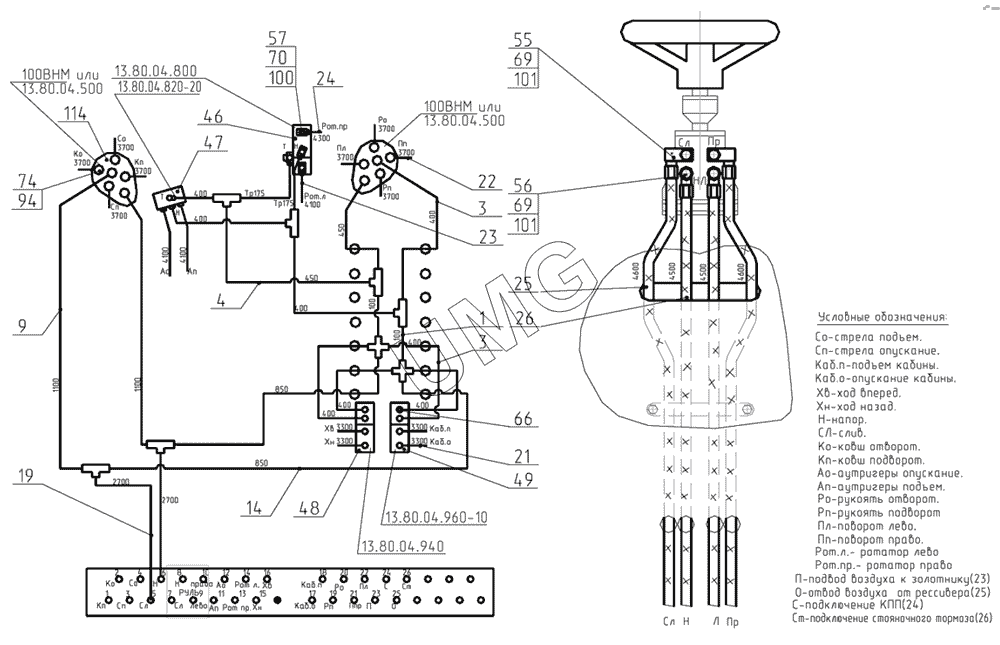

E185W (ЕК-18). Гидроуправление на поворотной платформе 318-40-80.04.000
/46.gif)
1
3
3
4
9
14
19
21
22
23
24
25
26
46
47
48
49
55
56
57
66
69
69
70
74
94
100
101
101
114
114
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323А.07.31.030 | Рукав (L=100мм) | |
| 3 | ЭО-3323А.07.31.070 | Рукав L=400 мм | |
| 4 | ЭО-3323А.07.31.080 | Рукав L=450 мм | |
| 9 | ЭО-3323А.07.31.150 | Рукав L= 1100 мм | |
| 14 | ЭО-3323А.07.31.125-10 | Рукав L=850 мм | |
| 19 | ЭО-3323А.07.31.240 | Рукав (L=2700мм) | |
| 21 | ЭО-3323А.07.31.270-10 | Рукав L=3300 мм | |
| 22 | ЭО-3323А.07.31.290 | Рукав (L=3700мм) | |
| 23 | ЭО-3323А.07.31.300-10 | Рукав (L=4100мм) | |
| 24 | ЭО-3323А.07.31.305 | Рукав (L=4300мм) | |
| 25 | ЭО-3323А.07.31.320 | Рукав (L=4500мм) | |
| 26 | ЭО-3323А.07.31.325 | Рукав (L=4600мм) | |
| 46 | 13.80.04.800 | Блок управления | |
| 47 | 13.80.04.820 | Блок управления | |
| 48 | 13.80.04.940 | Блок управления | |
| 49 | 13.80.04.960-10 | Блок управления | |
| 55 | 005-04-80.04.020 | Переходник | |
| 56 | 005-04-80.04.040 | Переходник | |
| 57 | 016-00-80.04.010 | Переходник | |
| 66 | ЭО-3322А.24.00.005 | Штуцер | |
| 69 | 005-04-80.04.002 | Болт | |
| 70 | 016-00-80.04.001 | Болт | |
| 74 | 520.20.20.025 | Штуцер | |
| 94 | 9833.012-016-25-2-3 | Кольцо | |
| 100 | 23358.14М3 | Прокладка | |
| 101 | 23358.20М3 | Прокладка | |
| 114 | 13.80.04.500 | Блок управления | |
| 114 | 100BHM-03 | Блок управления (-11) |
