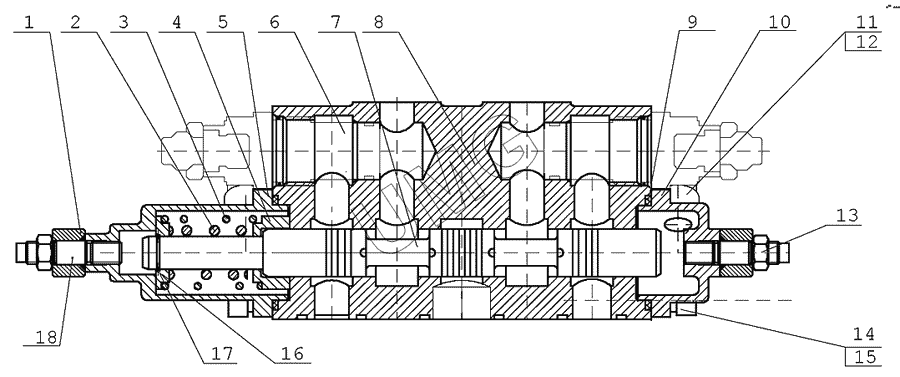

E185W (ЕК-18). Секция рабочая 520.20.53.100
/44.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.20.20.020 | Шайба упорная | |
| 2 | 520.20.20.057 | Пружина внутренняя | |
| 3 | 520.20.20.056 | Пружина наружная | |
| 4 | 520.20.20.003-01 | Упор пружины | |
| 5 | 520.20.20.017-31 | Крышка | |
| 6 | КПП32-250-40-ОСР | Клапан предохранительно-подпиточный | |
| 7 | 520.20.50.002 | Золотник | |
| 8 | 520.20.53.101 | Корпус | |
| 9 | 9833.055-060-30-2-3 | Кольцо | |
| 10 | 520.20.20.018-41 | Крышка | |
| 11 | 520.20.20.025 | Штуцер | |
| 12 | 9833.012-016-25-2-3 | Кольцо | |
| 13 | 5915.М12-6Н.5.019 | Гайка | |
| 14 | 11738.М10-8gх25.56.05 | Винт | |
| 15 | 6402.10.65Г.019 | Шайба | |
| 16 | 520.20.20.021-12 | Упор пружины | |
| 17 | 520.20.20.022-10 | Кольцо запорное | |
| 18 | 520.20.20.019 | Шпилька |
