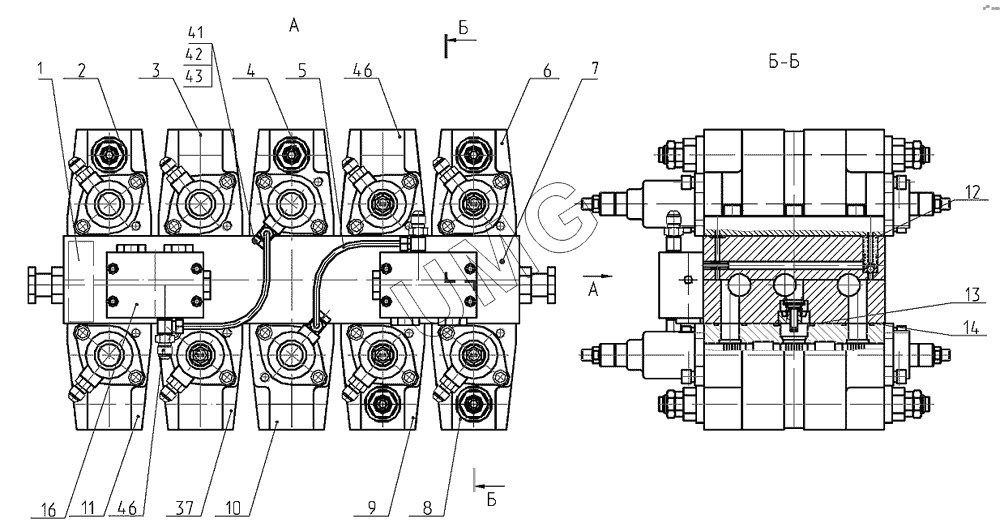

E185W (ЕК-18). Гидрораспределитель 318-40-520.00 ГР
/38.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
37
41
42
43
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.32.00.000-20 | Блок клапанов "ИЛИ" | |
| 2 | 520.20.53.500 | Секция рабочая (поворот) | |
| 3 | 520.20.50.000 | Секция рабочая (опоры) | |
| 4 | 520.21.65.000 | Секция напорно-сливная | |
| 5 | 520.50.10.000 | Трубопровод | |
| 6 | 520.20.53.400 | Секция рабочая (стрела) | |
| 7 | 520.10.00.000 | Плита | |
| 8 | 520.20.53.100 | Секция рабочая (ковш) | |
| 9 | 520.20.53.200 | Секция рабочая (рукоять) | |
| 10 | 520.21.75.000 | Напорно-сливная секция | |
| 11 | 520.20.20.000 | Секция рабочая (ход) | |
| 12 | 9833.012-016-25-2-3 | Кольцо | |
| 13 | 9833.038-044-36-2-3 | Кольцо | |
| 14 | 9833.030-035-30-2-3 | Кольцо | |
| 16 | 520.20.20.022-10 | Кольцо запорное | |
| 37 | 520.20.50.300 | Секция рабочая (доб. рукояти) | |
| 41 | 520.50.00.007 | Штуцер | |
| 42 | 520.50.00.001 | Болт | |
| 43 | 520.50.00.003 | Шайба | |
| 46 | 520.20.53.300 | Секция рабочая (кабина) |
