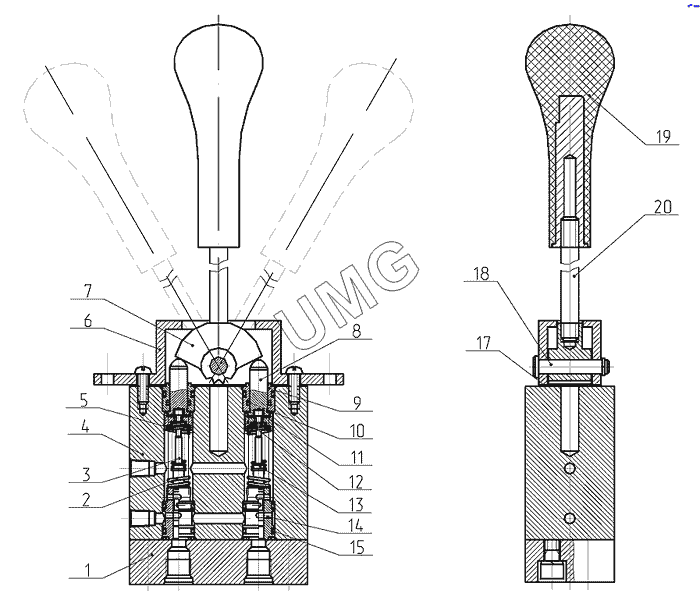

E185W (ЕК-18). Блок управления 13.80.04.960-10
/29.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.80.04.953 | Крышка | |
| 2 | 13.80.04.613 | Пружина | |
| 3 | 13.80.04.510 | Золотник | |
| 4 | 13.80.04.941 | Корпус | |
| 5 | 13.80.04.611-20 | Пружина | |
| 6 | 13.80.04.942-10 | Крышка | |
| 7 | 13.80.04.943-10 | Кулачок | |
| 8 | 13.80.04.566 | Толкатель | |
| 9 | 13.80.04.507 | Втулка верхняя | |
| 10 | 601.00.00.014 | Манжета 10х13.6 | |
| 11 | 13.80.04.518 | Шайба | |
| 12 | 13.80.04.519 | Упор | |
| 13 | 13.80.04.612 | Втулка | |
| 14 | 13.80.04.514 | Втулка нижняя | |
| 15 | 9833.014-018-25-2-3 | Кольцо | |
| 17 | 13.80.04.944 | Пластина | |
| 18 | 13.80.04.956-10 | Ось | |
| 19 | 13.80.04.673 | Ручка | |
| 20 | 13.80.04.957-10 | Рычаг |
