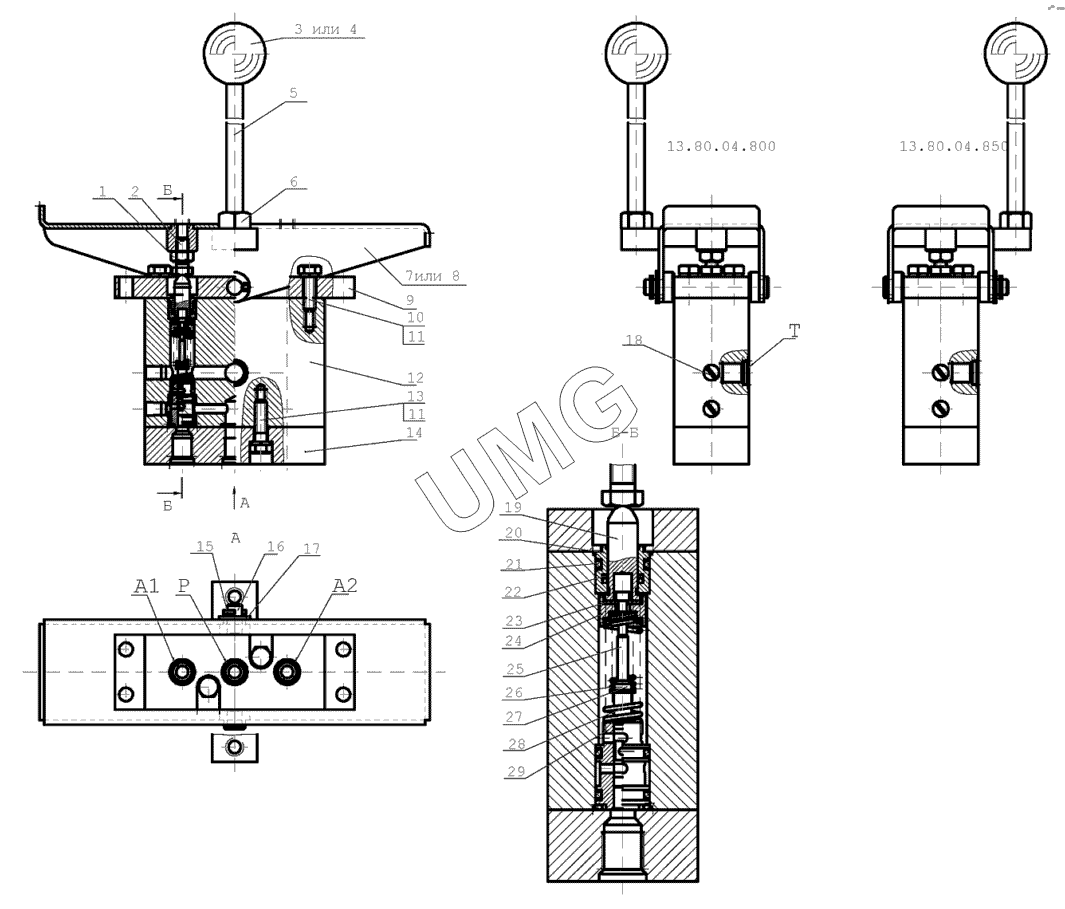

E185W (ЕК-18). Блок управления 13.80.04.800
/26.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5916.М8-7Н.04.019 | Гайка | |
| 2 | 13.80.04.805 | Болт регулировочный | |
| 3 | II-П40 МН6-64 | Ручка | |
| 4 | 51.1703.088 | Головка шаровая | |
| 5 | 13.80.04.735 | Рычаг | |
| 6 | 5916.М12-7Н.04.019 | Гайка | |
| 7 | 13.80.04.810 | Педаль левая | |
| 8 | 13.80.04.860 | Педаль правая | |
| 9 | 13.80.04.802 | Крышка верхняя | |
| 10 | 7798.ВМ8-8gх20.58.019 | Болт | |
| 11 | 6402.8.65Г.019 | Шайба | |
| 12 | 13.80.04.801 | Корпус | |
| 13 | 11738.М8-8gх30.58.019 | Винт | |
| 14 | 13.80.04.803 | Крышка нижняя | |
| 15 | 397.2х14.019 | Шплинт | |
| 16 | 13.80.04.804 | Ось | |
| 17 | 11371.10.01.08кп.019 | Шайба | |
| 18 | 13.80.04.618 | Пробка | |
| 19 | 13.80.04.606 | Толкатель | |
| 20 | 13.80.04.607 | Втулка верхняя | |
| 21 | 9833.014-018-25-2-3 | Кольцо | |
| 22 | 601.00.00.014 | Манжета 10х13.6 | |
| 23 | 13.80.04.608-10 | Шайба | |
| 24 | 13.80.04.609-30 | Упор | |
| 25 | 13.80.04.610-10 | Золотник | |
| 26 | 13.80.04.611-20 | Пружина | |
| 27 | 13.80.04.612 | Втулка | |
| 28 | 13.80.04.613-20 | Пружина | |
| 29 | 13.80.04.614-30 | Втулка нижняя |
