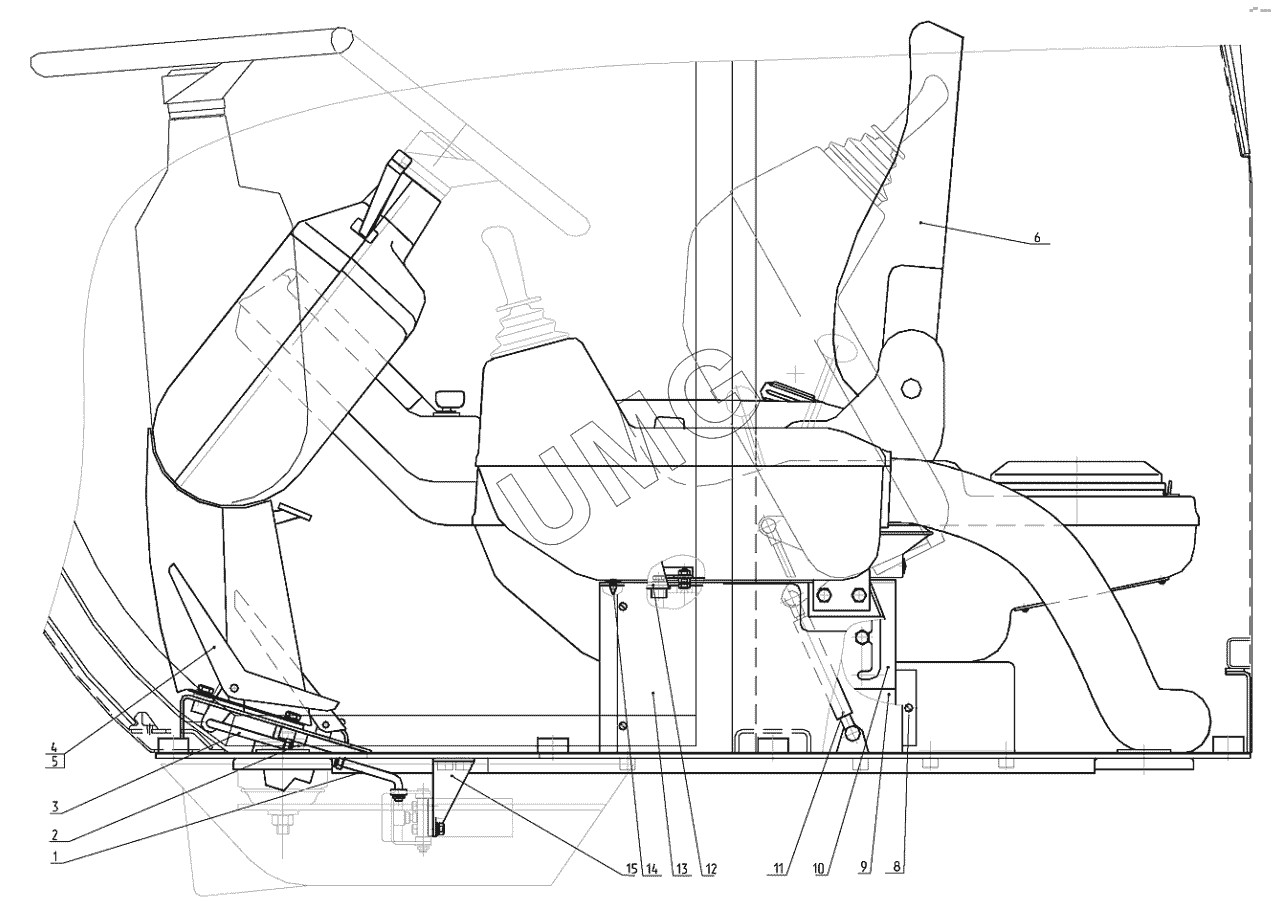

E185W (ЕК-18). Управление экскаватором 312-20-86.90.000-30
/18.gif)
1
2
3
4
5
6
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-20-86.90.050-10 | Тяга | |
| 2 | 314-02-86.60.032 | Муфта | |
| 3 | 312-20-86.90.050 | Тяга | |
| 4 | 314-02-86.60.020 | Педаль | |
| 5 | 13.80.04.804 | Ось | |
| 6 | F2001A/SM80X | Сиденье | |
| 8 | 314-02-86.60.002 | Крышка | |
| 9 | 306-20-86.92.030 | Подставка сиденья | |
| 10 | 312-20-86.90.030 | Подставка сиденья | |
| 11 | 08-18-100L/45ON-295(1134-1134) | Упор газовый | |
| 12 | 312-20-86.90.010 | Кронштейн | |
| 13 | 314-02-86.50.001 | Крышка | |
| 14 | ЭО-3322А.08.00.024 | Амортизатор | |
| 15 | 312-20-86.90.040 | Кронштейн |
