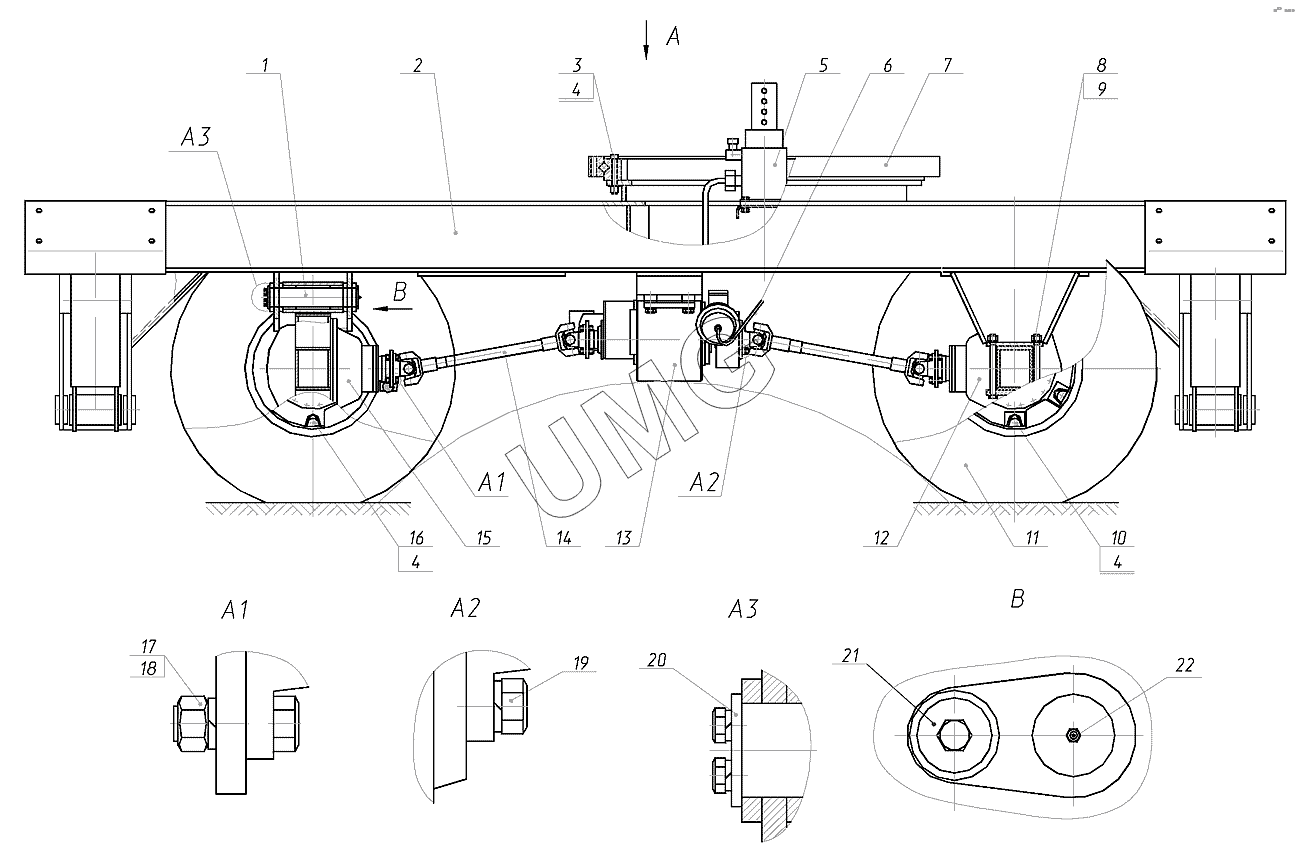

E185W (ЕК-18). Ход пневмоколесный 318-16-60.00.000
/15.gif)
1
2
3
4
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-04-50.00.050 | Палец | |
| 2 | 318-16-60.10.000 | Рама ходовая | |
| 3 | ЭО-3322А.60.00.005 | Болт | |
| 4 | 15523.М20-7H.10.40X.019 | Гайка | |
| 5 | 318-40-71.00.000 | Гидрооборудование на ходовой раме | |
| 6 | 318-16-82.10.000 | Пневмоуправление на ходовой раме | |
| 7 | ОПРУ-14.00.30.12.00 | Опора поворотная роликовая | |
| 7 | ОПРУ-14.00.24.12.00 | Опора поворотная роликовая | |
| 7 | 1400-3.12.1У1 | Опора ТУ22-008-141-92 | |
| 8 | ЭО-3322Б.70.00.001 | Болт | |
| 9 | 15523.М22х1,5-7H.5.019 | Гайка | |
| 10 | ЭО-3322Б.70.00.007 | Прижим | |
| 11 | 312-04-50.00.100 | Колесо с шиной | |
| 12 | ЕК-18.20.90.000 | Мост приводной неуправляемый | |
| 13 | 318-14-72.51.000-01 | Коробка перемены передач | |
| 14 | 695Н-2201010-30 | Вал карданный | |
| 15 | ЕК-18.20.30.000 | Мост приводной управляемый | |
| 16 | ЭО-3322Б.70.00.006 | Прижим | |
| 17 | ЭО-3322Б.70.60.002 | Болт | |
| 18 | ЭО-3322Б.70.60.004 | Гайка | |
| 19 | ЭО-3322Б.70.60.002 | Болт | |
| 20 | Э302-4-0900-02 | Шайба торцовая | |
| 21 | ЭО-3322А.02.00.010 | Шайба упорная | |
| 22 | 19853.1.3.01 | Масленка |
