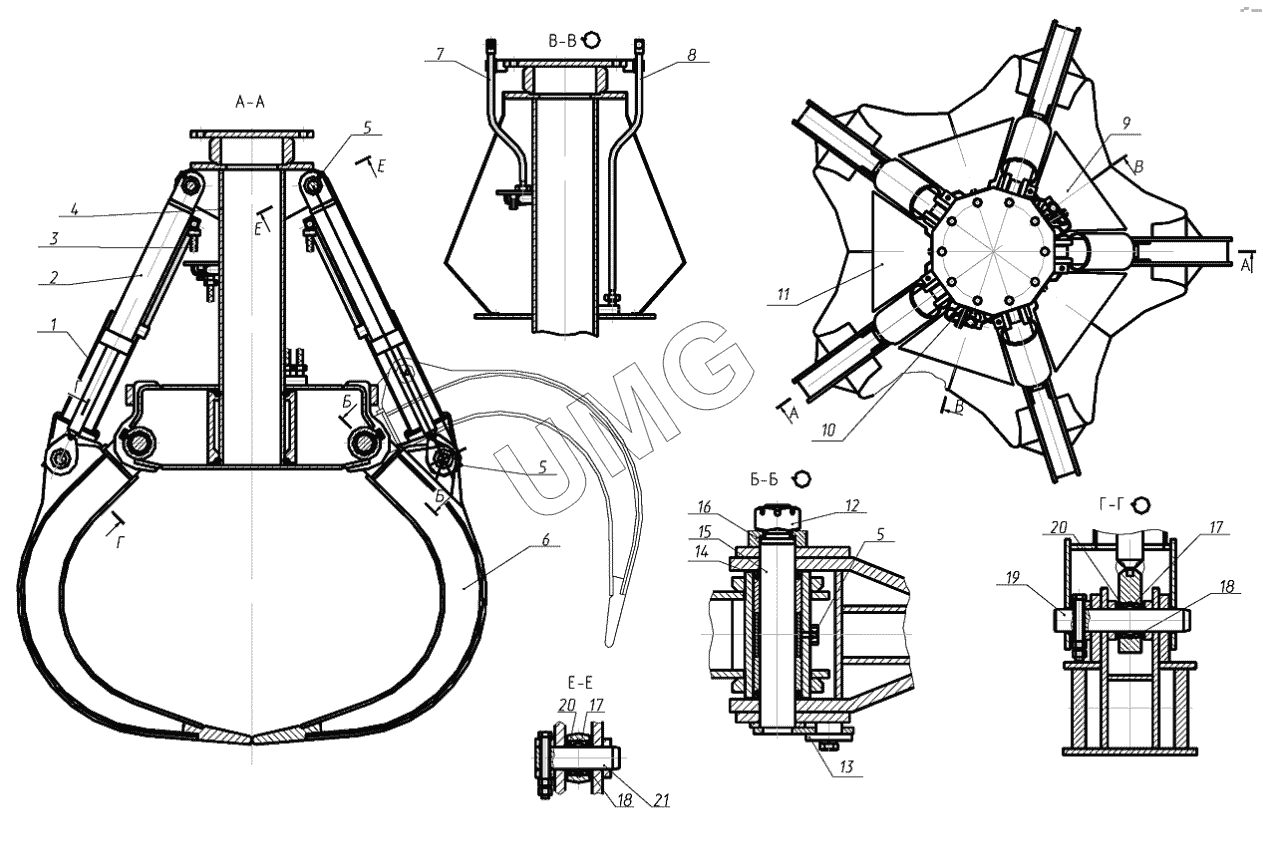

E185W (ЕК-18). Металлоконструкция грейфера ГП-554 313-00-40.30.000
/96.gif)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 313-00-40.30.080 | Кожух | |
| 2 | 060-40-03.00.000 | Гидроцилиндр | |
| 3 | РВД 12-28(М22х1,5)-650-У | РВД 12-28(М22х1,5)-650-У | |
| 4 | 313-00-40.30.090 | Рама | |
| 5 | 19853.1.3.Ц6хр | Масленка | |
| 6 | 313-00-40.30.200 | Челюсть | |
| 7 | 313-00-40.30.030 | Трубопровод | |
| 8 | 313-00-40.30.040 | Трубопровод | |
| 9 | 313-00-40.10.005-01 | Кожух | |
| 10 | ЭО-3323.41.08.005 | Скоба | |
| 11 | 313-00-40.10.005 | Кожух | |
| 12 | Э302-4-0200-04 | Гайка | |
| 13 | ЭО-3322А.02.00.010 | Шайба упорная | |
| 14 | ГОСТ6467-79 | Шнур 4С ГОСТ6467-79 (D=6,3, L=191мм) | |
| 15 | 313-00-40.30.070 | Палец в сборе | |
| 16 | 313-00-40.30.004 | Шайба | |
| 17 | 7798.ВМ20-8gх100.10.9.40Х.019 | Болт | |
| 17 | 313-00-40.30.010 | Подшипник сферический | |
| 18 | 313-00-40.30.007 | Кольцо | |
| 19 | 313-00-40.30.008 | Палец | |
| 20 | 13940.B55 | Кольцо | |
| 21 | 313-00-40.30.009 | Палец |
