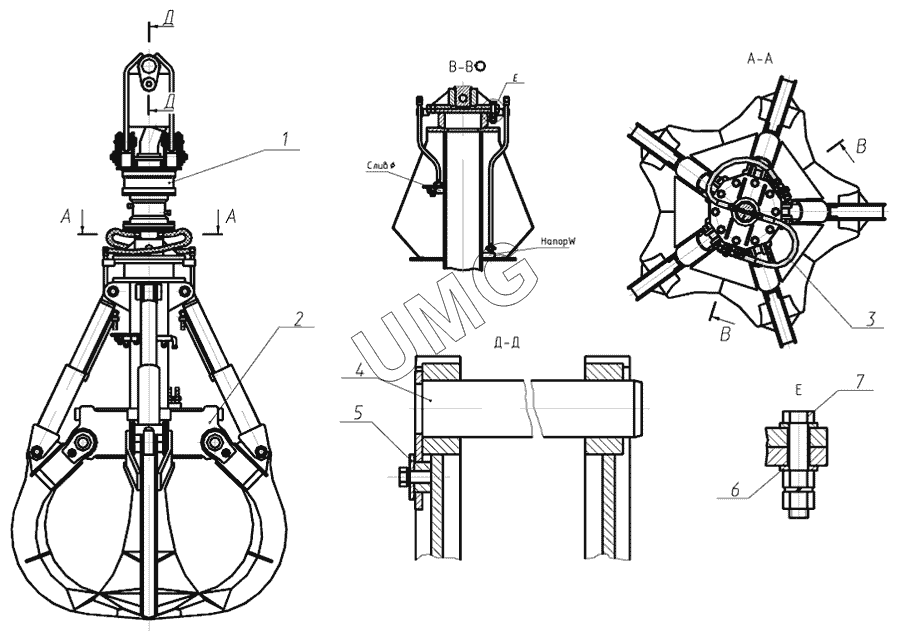

E185W (ЕК-18). Грейфер ГП-554 с ротатором 318-00-40.30.000-22
/94.gif)
1
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-00-40.31.000 | Ротатор | |
| 1 | 318-00-40.31.000 | Ротатор | |
| 2 | 313-00-40.30.000 | Металлоконструкция грейфера ГП-554 | |
| 3 | [РВД 12-28(М22х1,5)-650-У] | РВД 12-28(М22х1,5)-650-У | |
| 4 | 313-00-23.50.080 | Палец в сборе | |
| 5 | ЭО-3322А.02.00.010 | Шайба упорная | |
| 6 | 313-00-40.30.901 | Шайба | |
| 7 | 7798.ВМ20-8gх100.10.9.40Х.019 | Болт |
