E185W (ЕК-18). Рабочее оборудование 318-16-24.10.000-10
/92.gif)
1
2
2
3
4
5
5
6
7
7

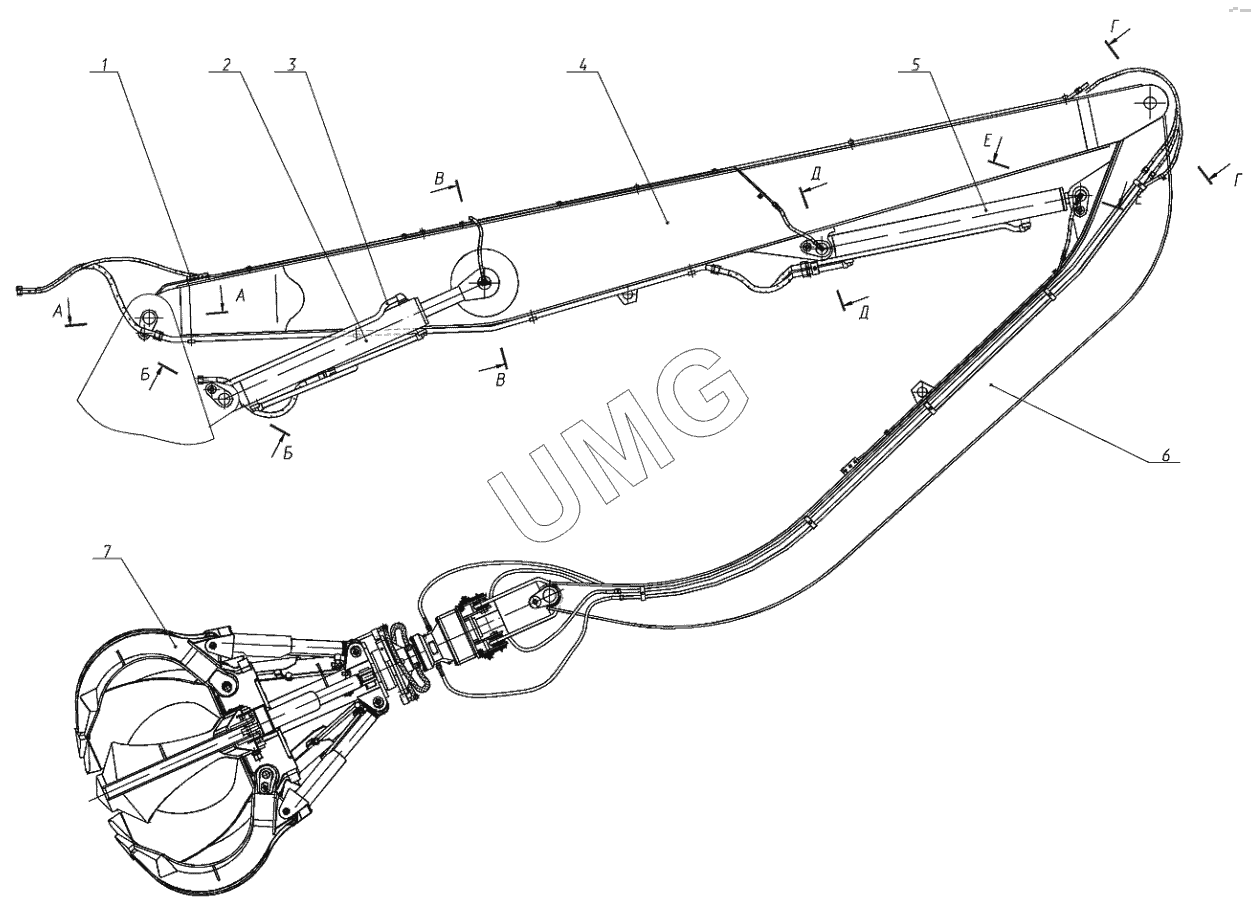

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-16-24.15.000 | Трубопроводы централизованной смазки | |
| 2 | 34.64.00.800 | Гидроцилиндр 125х80х1000 | |
| 2 | 34.64.00.800-11 | Гидроцилиндр 125х80х1000 | |
| 3 | 318-16-24.80.000 | Трубопроводы | |
| 4 | 318-16-24.11.000 | Стрела | |
| 5 | 110-80-11.02.000 | Гидроцилиндр 130х80х1100 | |
| 5 | 110-80-11.02.000 | Гидроцилиндр 130х80х1100 | |
| 6 | 318-16-24.12.000 | Рукоять | |
| 7 | 318-00-40.30.000-22 | Грейфер ГП-554 с ротатором | |
| 7 | 318-00-40.30.000-25 | Грейфер ГП-554 с ротатором РУ-80 |
