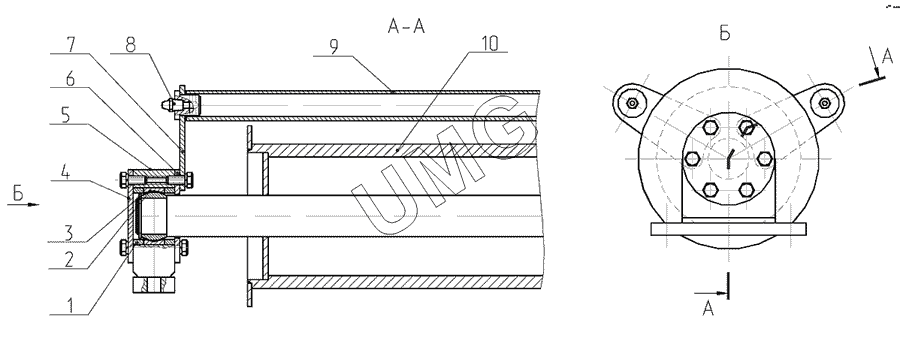

E185W (ЕК-18). Барабан в сборе 318-40-31.80.000
/90.gif)
1
2
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-40-31.80.003 | Втулка | |
| 2 | 3635.ШС-35 | Подшипник | |
| 2 | ШСП-35 | Подшипник шарнирный ТУ37.553.130-90 | |
| 3 | 13940.В60 | Кольцо | |
| 4 | 318-40-31.80.002 | Крышка | |
| 5 | 318-40-31.80.100 | Опора | |
| 6 | 318-40-31.80.001 | Крышка | |
| 7 | 318-40-31.80.200 | Кронштейн | |
| 8 | 19853.1.3.Ц6хр | Масленка | |
| 9 | 318-40-31.80.004 | Труба 28х3 ГОСТ8734-75 | |
| 10 | 318-40-31.81.000 | Барабан |
