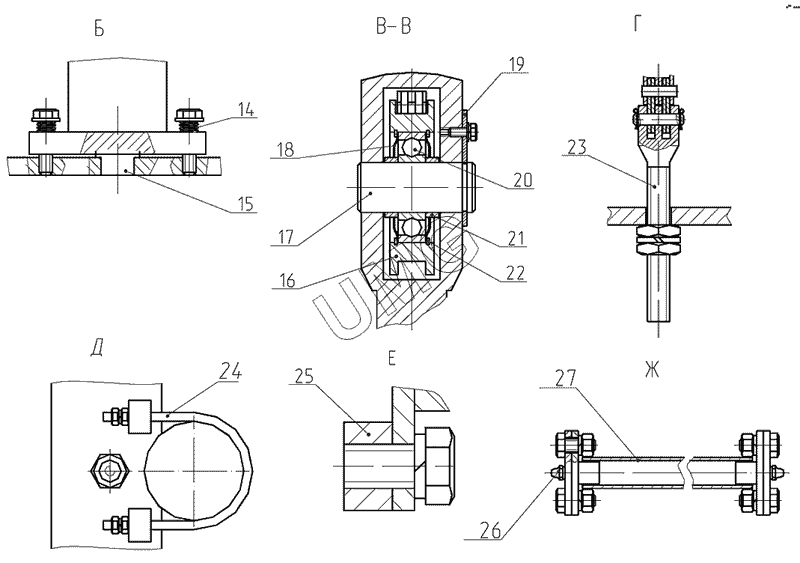

E185W (ЕК-18). Подъемный механизм 318-40-31.00.000
/86.gif)
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14 | 003-00-33.33.004 | Пружина | |
| 15 | 003-00-33.33.003 | Опора цилиндра | |
| 16 | 003-00-33.33.008 | Ролик | |
| 17 | 318-40-31.00.001 | Палец | |
| 18 | 005-01-33.00.016 | Шайба | |
| 19 | 005-01-33.00.011 | Ригель | |
| 20 | 102309 | Подшипник | |
| 20 | 710309 | Подшипник | |
| 21 | 003-00-33.33.014 | Кольцо | |
| 22 | 005-01-33.33.017 | Кольцо | |
| 23 | 003-00-33.33.006 | Болт натяжной | |
| 24 | 003-03-33.00.001 | Хомут | |
| 25 | 318-40-31.00.002 | Упор | |
| 26 | 19853.1.3.Ц6хр | Масленка | |
| 27 | 318-40-31.00.004 | Труба 28х3 ГОСТ8734-75 (L=758±1мм) |
