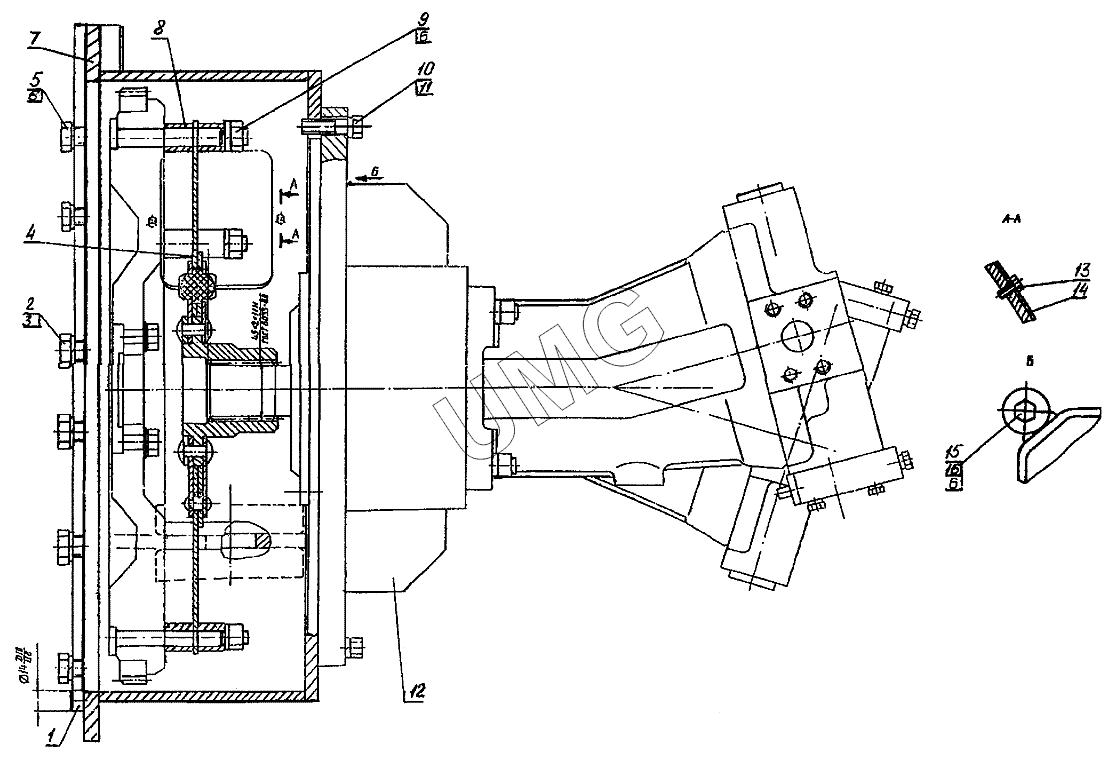

E185W (ЕК-18). Установка насоса 314-02-03.09.000
/84.gif)
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323.04.03.003 | Штифт | |
| 2 | 7798.М16-6gх30.58.016 | Болт | |
| 3 | 6402.16.65Г.016 | Шайба | |
| 4 | 314-02-03.09.100 | Диск демпферный | |
| 5 | 7798.М12-6gх30.58.016 | Болт | |
| 6 | 6402.12.65Г.016 | Шайба | |
| 7 | 005-01-03.01.100 | Корпус | |
| 8 | 314-02-03.09.001 | Втулка | |
| 9 | 5915.М12х1,25-6H.5.016 | Гайка | |
| 10 | 7798.М10-6gх35.58.016 | Болт | |
| 11 | 6402.10.65Г.016 | Шайба | |
| 12 | 333.3.55.100.220 | Насос | |
| 13 | 7798.М6-6gх16.58.016 | Болт | |
| 14 | 005-01-03.01.005 | Крышка | |
| 15 | 7798.М12-6gх40.58.016 | Болт | |
| 16 | 5915.М12-6H.5.016 | Гайка |
