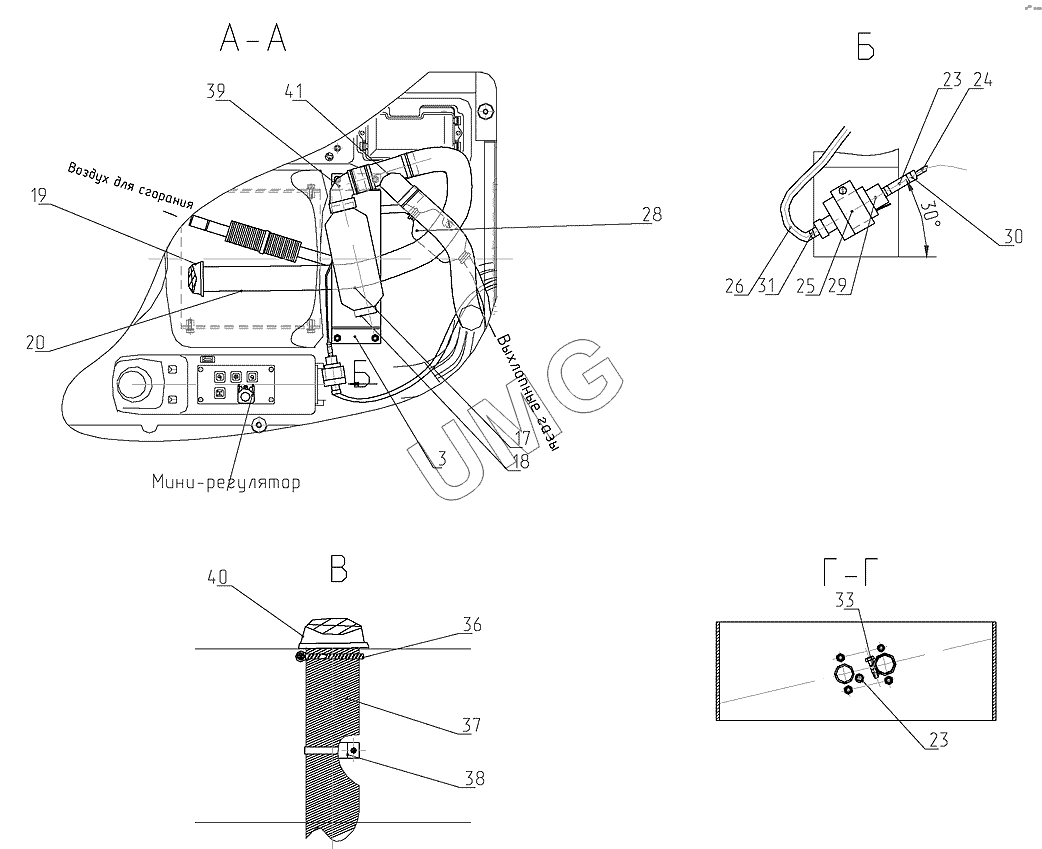

E185W (ЕК-18). Установка отопителя 318-40-87.17.000
/81.gif)
3
17
18
19
20
23
23
24
25
26
28
29
30
31
33
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 318-40-87.17.001 | Подставка | |
| 17 | 252115050000 | Независимый отопитель AIRTRONIC D2 (12 В) | |
| 18 | 251688800600 | Решетка | |
| 19 | 201577890600 | Сопло | |
| 20 | 102114310100 | Шланг гофрированный | |
| 23 | 36075300 | Шланг 3,5х9,5 | |
| 24 | 9031118 | Трубка 4х1,25 (L=7,5м) | |
| 25 | 221000500300 | Кронштейн топливного насоса | |
| 26 | 36075350 | Шланг 5х3 | |
| 28 | 25.1864.81.01.00 | Глушитель | |
| 29 | [Насос дозировочный] | Насос дозировочный | |
| 30 | 102063009098 | Хомут 9 | |
| 31 | 102063011098 | Хомут 11 | |
| 33 | 221000500500 | Хомут | |
| 36 | 55-75 | Хомут червячный | |
| 37 | 102114310000 | Воздуховод (L=2м) | |
| 38 | 22100500200 | Хомуты | |
| 39 | 251688890001 | Уголок | |
| 40 | 201577890600 | Сопло | |
| 41 | 251774890005 | Y-патрубок |
