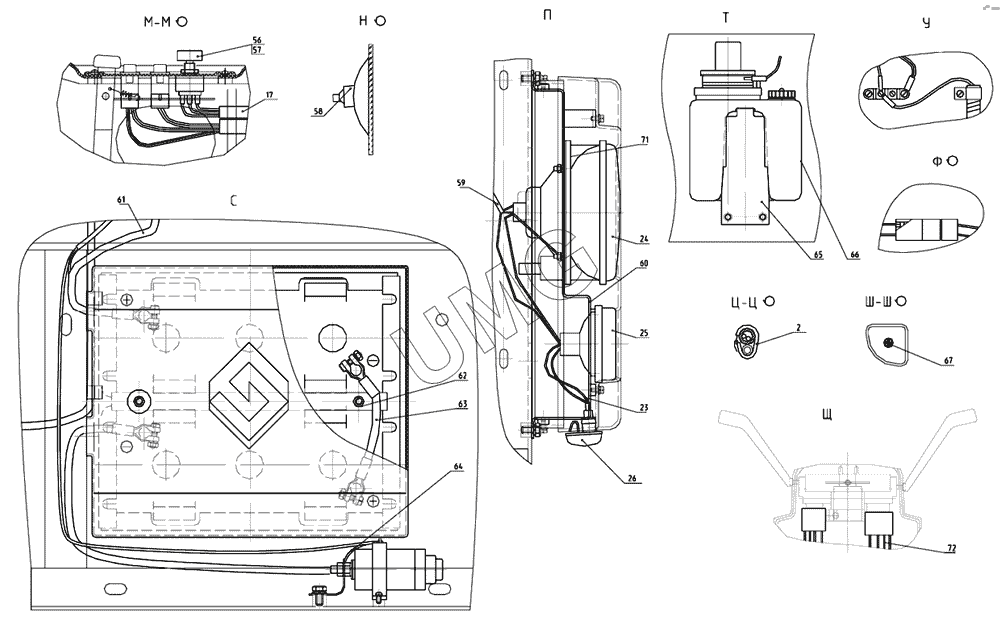

E145W (ЕК-14). Электрооборудование 314-20-88.27.000, 314-20-88.27.000-30
/78.gif)
2
17
23
24
25
26
56
57
58
59
60
60
61
62
63
64
65
66
67
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | Э302-1-1600-14 | Хомутик | |
| 17 | 225-10-88.12.040 | Жгут проводов | |
| 23 | 314-20-88.27.020 | Жгут проводов | |
| 24 | 423711 | Фара | |
| 25 | УП115 | Указатель поворота | |
| 26 | 273726 | Указатель поворота | |
| 56 | 25.1380.89.04.00 | Выключатель | |
| 57 | 207 00 005 | Контрольная лампа | |
| 58 | [Вентилятор автомобильный на присоске 6”] | Вентилятор автомобильный на присоске 6” | |
| 59 | 314-20-88.27.010 | Жгут проводов | |
| 60 | 312-20-88.20.002 | Кронштейн | |
| 60 | 312-20-88.20.002-10 | Кронштейн | |
| 61 | 312-20-88.20.170 | Провод | |
| 62 | 005-04-02.05.004 | Шайба | |
| 63 | 312-20-88.20.280 | Провод | |
| 64 | 314-02-88.01.020 | Провод | |
| 65 | 312-20-88.20.001 | Кронштейн омывателя | |
| 66 | 1102.5208-25 | Стеклоомыватель (с форсункой и трубой L=1200 мм) | |
| 67 | 312-20-88.20.020 | Жгут проводов | |
| 71 | 314-02-88.01.001 | Кронштейн фар | |
| 72 | 312-20-88.20.220 | Жгут проводов |
