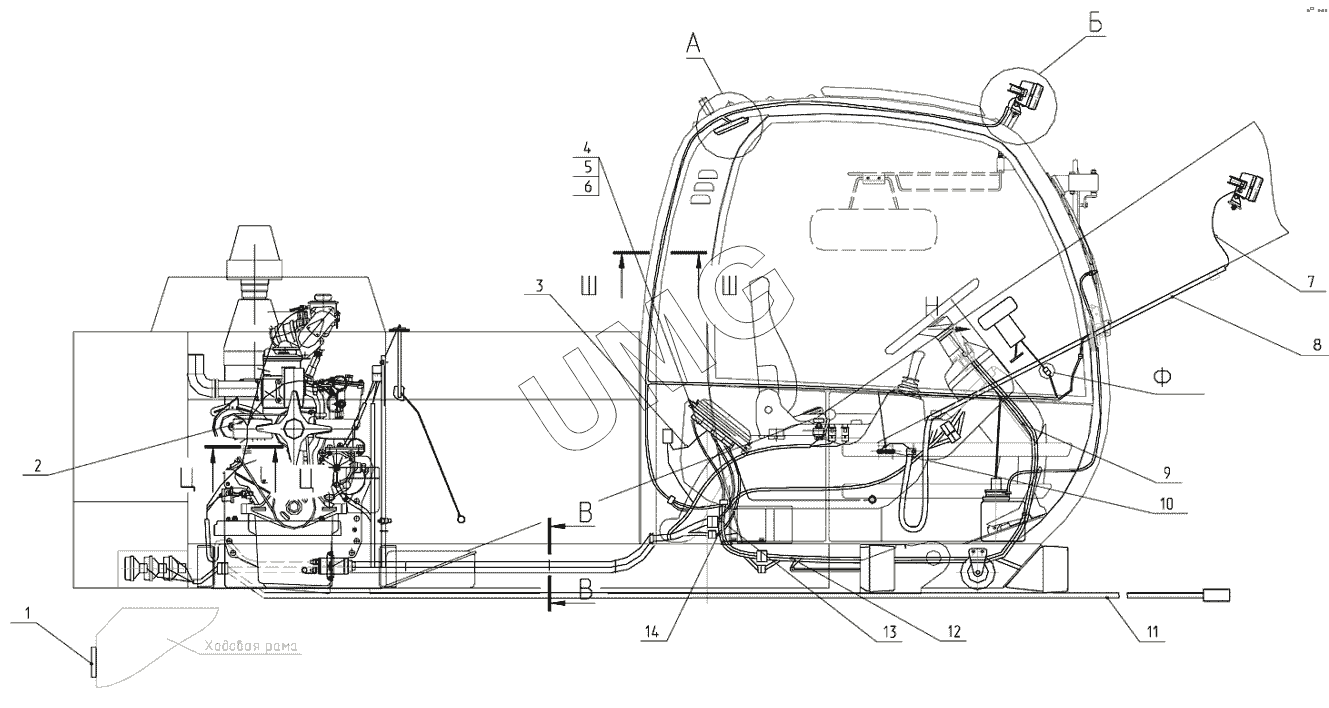

E145W (ЕК-14). Электрооборудование 314-20-88.27.000, 314-20-88.27.000-30
/75.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ФП310Е | Световозвращатель | |
| 2 | Э302-1-1600-14 | Хомутик | |
| 3 | 312-20-88.20.030 | Жгут проводов | |
| 4 | 312-20-88.20.050 | Провод | |
| 5 | 312-20-88.20.060 | Провод | |
| 6 | 312-20-88.20.090 | Провод | |
| 7 | 314-02-88.01.190 | Провод стрелы | |
| 8 | [Труба 12х1 ГОСТ8734-75 (L=1800мм)] | Труба 12х1 ГОСТ8734-75 (L=1800мм) | |
| 9 | 312-20-88.20.210 | Жгут проводов | |
| 10 | 14.3723 | Панель соединительная | |
| 11 | 314-02-88.01.170 | Жгут проводов прицепа | |
| 12 | 314-02-88.01.240 | Жгут проводов | |
| 13 | 314-02-88.01.160 | Жгут проводов | |
| 14 | 314-02-88.01.120 | Жгут проводов |
