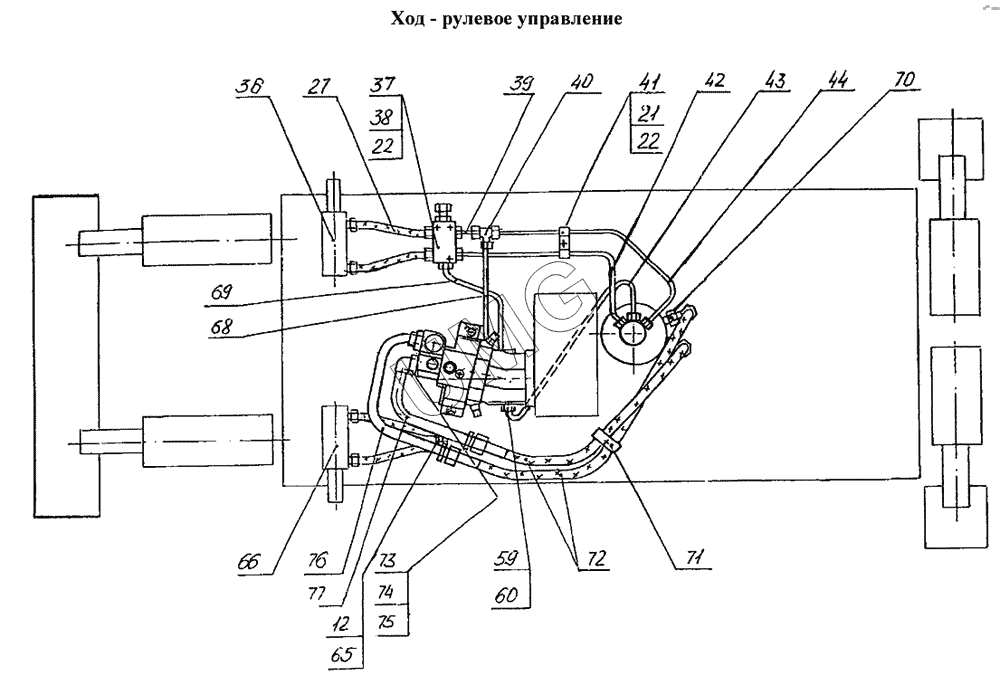

E145W (ЕК-14). Гидрооборудование на ходовой раме 314-02-71.00.000, 314-30-72.00.000
/66.gif)
12
21
22
22
25
25
27
36
37
38
39
40
41
42
43
44
59
60
65
66
68
69
70
71
72
73
74
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12 | ЭО-3322Д.23.02.003 | Гайка | |
| 21 | 7798.М10-8gх20.58.019 | Болт | |
| 22 | 6402.10.65Г.019 | Шайба | |
| 25 | ЭО-3323А.71.82.000-01 | Гидроцилиндр выносных опор | |
| 25 | ЭО-3323А.71.82.000-11 | Гидроцилиндр выносных опор | |
| 27 | [РВД 12-28(М22х1,5)-650-У] | РВД 12-28(М22х1,5)-650-У | |
| 36 | ЭО-3323А.71.80.400-10 | Цилиндр поворота колес левый | |
| 37 | 314-02-71.00.450 | Кран буксировочный | |
| 38 | 7798.М10-8gх35.58.019 | Болт | |
| 39 | ЭО-3323А.71.80.030 | Трубопровод | |
| 40 | ЭО-3322В.20.01.001 | Тройник | |
| 41 | ЭО-3322В.47.20.002 | Хомут | |
| 42 | ЭО-3323А.71.80.060 | Трубопровод | |
| 43 | 314-02-71.00.790 | Трубопровод | |
| 44 | ЭО-3323А.71.80.050 | Трубопровод | |
| 59 | ЭО-3323А.23.02.001 | Штуцер | |
| 60 | 23358.18M3 | Прокладка | |
| 65 | ЭО-3322А.24.01.009 | Штуцер | |
| 66 | ЭО-3323А.71.80.300-10 | Цилиндр поворота колес правый | |
| 68 | ЭО-3323А.71.80.020 | Трубопровод | |
| 69 | ЭО-3323А.71.80.010 | Трубопровод | |
| 70 | 08.20.70.020 | Переходник | |
| 71 | ЭО-3323.41.08.006 | Скоба | |
| 72 | [РВД 20-33(М42х2)-1250-У] | РВД 20-33(М42х2)-1250-У | |
| 73 | 7798.М12-8gх35.88.40Х.019 | Болт | |
| 74 | 7798.М12-8gх105.88.40Х.019 | Болт | |
| 76 | 318-30-72.00.010 | Трубопровод | |
| 77 | 318-30-72.00.020 | Трубопровод |
