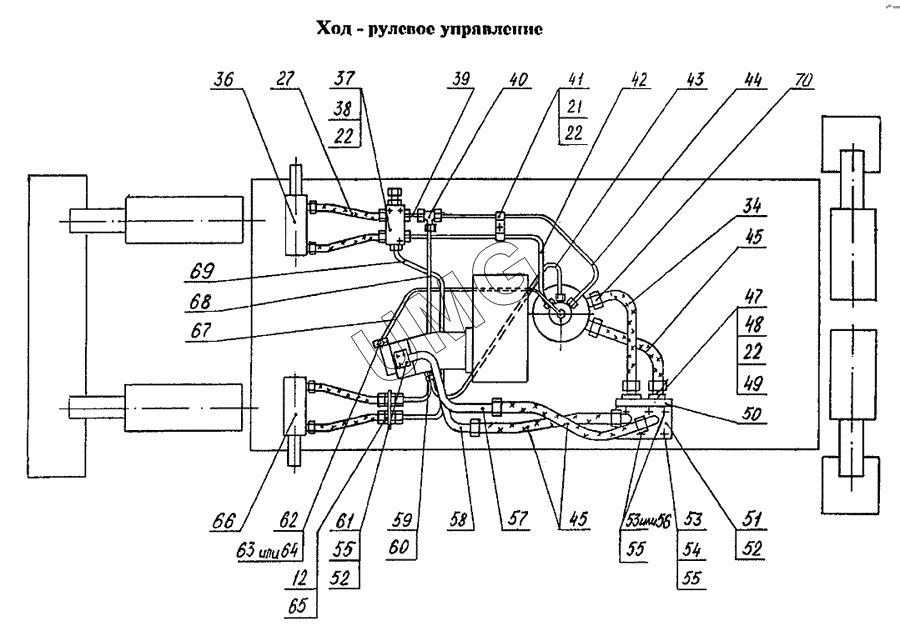

E145W (ЕК-14). Гидрооборудование на ходовой раме 314-02-71.00.000, 314-30-72.00.000
/65.gif)
12
21
22
22
22
27
34
36
37
38
39
40
41
42
43
44
45
45
47
48
49
50
51
52
52
53
53
54
55
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12 | ЭО-3322Д.23.02.003 | Гайка | |
| 21 | 7798.М10-8gх20.58.019 | Болт | |
| 22 | 6402.10.65Г.019 | Шайба | |
| 27 | [РВД 12-28(М22х1,5)-650-У] | РВД 12-28(М22х1,5)-650-У | |
| 34 | [РВД 20-33(М42х2)-850-У] | РВД 20-33(М42х2)-850-У | |
| 36 | ЭО-3323А.71.80.400-10 | Цилиндр поворота колес левый | |
| 37 | 314-02-71.00.450 | Кран буксировочный | |
| 38 | 7798.М10-8gх35.58.019 | Болт | |
| 39 | ЭО-3323А.71.80.030 | Трубопровод | |
| 40 | ЭО-3322В.20.01.001 | Тройник | |
| 41 | ЭО-3322В.47.20.002 | Хомут | |
| 42 | ЭО-3323А.71.80.060 | Трубопровод | |
| 43 | 314-02-71.00.790 | Трубопровод | |
| 44 | ЭО-3323А.71.80.050 | Трубопровод | |
| 45 | [РВД 20-33(М42х2)-650-У] | РВД 20-33(М42х2)-650-У | |
| 47 | 312-04-80.01.310 | Переходник | |
| 48 | 7798.M10-8gx40.109.40Х.019 | Болт | |
| 49 | 9833.030-035-30-2-3 | Кольцо | |
| 50 | У4620.41.00.000 | Гидроклапан противообгонный | |
| 51 | 314-02-71.00.750 | Фланец | |
| 52 | 9833.038-044-36-2-3 | Кольцо | |
| 53 | 7798.M12-8gx110.88.40Х.019 | Болт | |
| 54 | 5915.М12-7Н.5.019 | Гайка | |
| 55 | 6402.12.65Г.019 | Шайба | |
| 56 | 314-02-71.00.001 | Шпилька | |
| 57 | 314-02-71.00.740 | Трубопровод | |
| 58 | 314-02-71.00.730 | Трубопровод | |
| 59 | ЭО-3323А.23.02.001 | Штуцер | |
| 60 | 23358.18M3 | Прокладка | |
| 61 | 7798.M12-8gx35.88.40Х.019 | Болт | |
| 62 | ЭО-3322Д.23.03.009 | Штуцер | |
| 63 | Д18055А | Кольцо | |
| 64 | 23358.14М3 | Прокладка | |
| 65 | ЭО-3322А.24.01.009 | Штуцер | |
| 66 | ЭО-3323А.71.80.300-10 | Цилиндр поворота колес правый | |
| 67 | 314-02-71.00.810 | Трубопровод | |
| 68 | ЭО-3323А.71.80.020 | Трубопровод | |
| 69 | ЭО-3323А.71.80.010 | Трубопровод | |
| 70 | 08.20.70.020 | Переходник |
