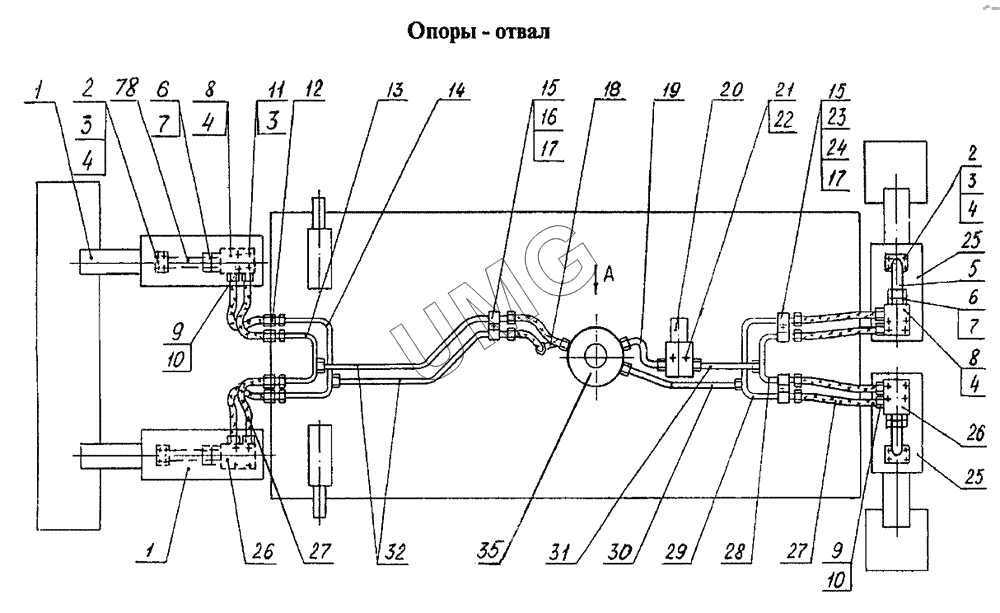

E145W (ЕК-14). Гидрооборудование на ходовой раме 314-02-71.00.000, 314-30-72.00.000
/64.gif)
1
1
1
1
2
2
3
3
3
4
4
4
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
25
25
26
26
26
27
27
28
29
30
31
32
35
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.20.69.000-11 | Гидроцилиндр | |
| 1 | 13.20.69.000 | Гидроцилиндр | |
| 2 | 7798.М12-8gх35.88.40Х.019 | Болт | |
| 3 | 6402.12.65Г.019 | Шайба | |
| 4 | 9833.038-044-36-2-3 | Кольцо | |
| 5 | 318-02-72.00.310 | Трубопровод | |
| 6 | 13.71.80.642 | Кольцо защитное | |
| 7 | 9833.020-025-30-2-3 | Кольцо | |
| 8 | 13.71.80.680-10 | Гидрозамок двухсторонний | |
| 9 | ЭО-3323.20.83.012 | Штуцер | |
| 10 | 9833.018-022-25-2-3 | Кольцо | |
| 11 | 7798.М12-8gх60.88.40Х.019 | Болт | |
| 12 | ЭО-3322Д.23.02.003 | Гайка | |
| 13 | 314-02-71.00.610 | Трубопровод | |
| 14 | 314-02-71.00.600 | Трубопровод | |
| 15 | ЭО-3322А.66.01.001 | Скоба | |
| 16 | 7798.М8-8gх30.58.019 | Болт | |
| 17 | 6402.8.65Г.019 | Шайба | |
| 18 | 314-02-71.00.630 | Трубопровод | |
| 19 | 314-02-71.00.660 | Трубопровод | |
| 20 | ЭО-3322Б.60.05.000 | Клапан пневмогидравлический | |
| 21 | 7798.М10-8gх20.58.019 | Болт | |
| 22 | 6402.10.65Г.019 | Шайба | |
| 23 | 7798.М8-8gх50.58.019 | Болт | |
| 24 | 5915.М8-7Н.5.019 | Гайка | |
| 25 | ЭО-3323А.71.82.000-01 | Гидроцилиндр выносных опор | |
| 25 | ЭО-3323А.71.82.000-11 | Гидроцилиндр выносных опор | |
| 26 | 13.71.80.670-10 | Гидрозамок двухсторонний | |
| 27 | [РВД 12-28(М22х1,5)-650-У] | РВД 12-28(М22х1,5)-650-У | |
| 28 | ЭО-3323.20.83.230 | Трубопровод | |
| 29 | 08.20.70.060 | Трубопровод | |
| 30 | 314-02-71.00.670 | Трубопровод | |
| 31 | 314-02-71.00.680 | Трубопровод | |
| 32 | 314-02-71.00.620 | Трубопровод | |
| 35 | 314-02-71.00.850 | Коллектор центральный | |
| 78 | 312-04-71.00.310 | Трубопровод |
