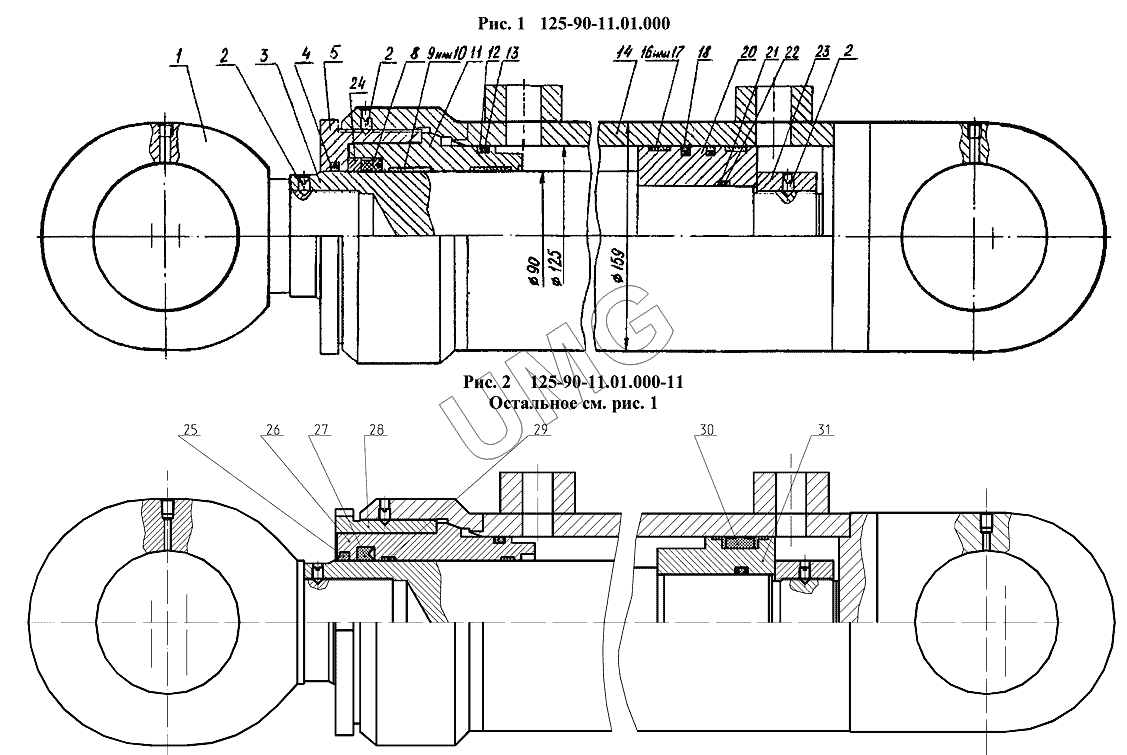

E145W (ЕК-14). Гидроцилиндр рукояти (125х90х1100) 125-90-11.01.000, 125-90-11.01.000-11
/62.gif)
1
1
2
2
2
3
4
4
4
4
5
8
9
10
11
12
13
14
14
16
17
18
18
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 34.64.01.940 | Проушина | |
| 1 | 31.64.00.901 | Проушина | |
| 2 | 1476.ВМ8-8gх12 | Винт | |
| 3 | 125-90-11.01.005 | Шток | |
| 4 | Е52-090-1 | Грязесъемник | |
| 4 | ГСВ-90 | Грязесъемник | |
| 4 | 01-090 | Кольцо | |
| 4 | [Шнур (D=4,6, L=325мм, материал: резина 7-ИРП-1078А ТУ38005.204-84)] | Шнур (D=4,6, L=325мм, материал: резина 7-ИРП-1078А ТУ38005.204-84) | |
| 5 | 318-00-21.92.002 | Гайка наружная | |
| 8 | Е32-090-4 | Манжета | |
| 9 | Е22-090-30-30 | Кольцо | |
| 10 | 00.00.12.090 | Опорно-направляющее кольцо КОВ90 | |
| 11 | 318-00-21.92.004 | Букса | |
| 12 | 34.64.00.913 | Кольцо защитное | |
| 13 | 9833.115-125-58-2-3 | Кольцо | |
| 14 | 125-90-11.01.200 | Цилиндр | |
| 14 | 125-90-11.01.100 | Цилиндр | |
| 16 | Е21-125-15-30 | Кольцо | |
| 17 | 00.00.11.125 | Опорно-направляющее кольцо | |
| 18 | 02-125 | Уплотнение поршня | |
| 18 | Е13М-125-5 | Уплотнение | |
| 20 | ЭО-3323А.71.82.006-01 | Поршень | |
| 21 | ЭО-3323А.71.82.012 | Кольцо защитное | |
| 22 | 9833.070-080-58-2-3 | Кольцо | |
| 23 | ЭО-3323А.71.82.020 | Гайка | |
| 24 | 34.64.00.903-01 | Кольцо | |
| 25 | PW90 | Грязесъемник | |
| 26 | 318-00-21.92.004-11 | Букса | |
| 27 | TS 90 110 11.5/LA | Уплотнение штока | |
| 28 | 318-00-21.92.002-11 | Гайка наружная | |
| 29 | 1/GT 90х95-9,7/102 | Направляющая штока | |
| 30 | DPS 125 108 | Уплотнение поршня | |
| 31 | ЭО-3323А.71.82.006-11 | Поршень |
