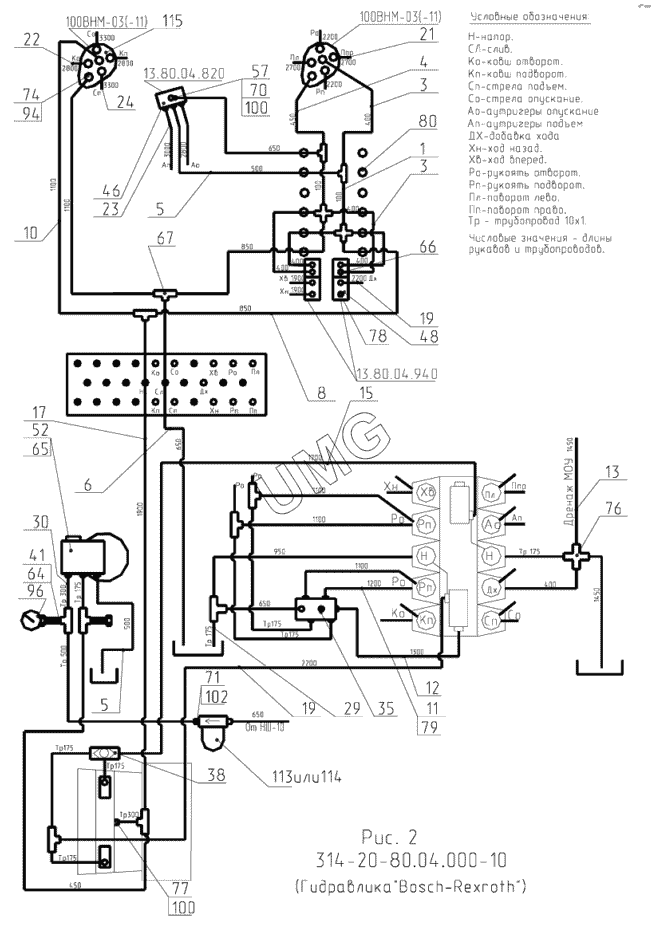

E145W (ЕК-14). Гидроуправление на поворотной платформе 314-20-80.04.000, 314-20-80.04.000-10
/51.gif)
1
3
3
3
3
4
5
5
5
5
6
6
8
10
11
12
13
15
17
19
19
21
22
23
24
29
29
30
35
38
41
46
48
52
57
57
64
65
66
66
67
67
70
70
71
74
76
76
77
78
80
94
96
100
100
100
100
102
113
114
115
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323А.07.31.030 | Рукав (L=100мм) | |
| 3 | ЭО-3323А.07.31.070 | Рукав L=400 мм | |
| 3 | ЭО-3323А.07.31.070 | Рукав L=400 мм | |
| 4 | ЭО-3323А.07.31.080 | Рукав L=450 мм | |
| 5 | ЭО-3323А.07.31.090 | Рукав L=500 мм | |
| 5 | ЭО-3323А.07.31.090 | Рукав L=500 мм | |
| 6 | ЭО-3323А.07.31.110 | Рукав L=650 мм | |
| 6 | ЭО-3323А.07.31.110 | Рукав L=650 мм | |
| 8 | ЭО-3323А.07.31.125-10 | Рукав L=850 мм | |
| 10 | ЭО-3323А.07.31.150 | Рукав L= 1100 мм | |
| 11 | ЭО-3323А.07.31.160 | Рукав L=1200 мм | |
| 12 | ЭО-3323А.07.31.170 | Рукав L=1300 мм | |
| 13 | ЭО-3323А.07.31.180 | Рукав (L=1450 мм) | |
| 15 | ЭО-3323А.07.31.190 | Рукав L=1700 мм | |
| 17 | ЭО-3323А.07.31.200 | Рукав L=1900 мм | |
| 19 | ЭО-3323А.07.31.220 | Рукав L=2200 мм | |
| 21 | ЭО-3323А.07.31.240 | Рукав (L=2700мм) | |
| 22 | ЭО-3323А.07.31.240-10 | Рукав L=2800 мм | |
| 23 | ЭО-3323А.07.31.260 | Рукав (L=3000мм) | |
| 24 | ЭО-3323А.07.31.270-10 | Рукав L=3300 мм | |
| 29 | ЭО-3323А.07.21.360 | Трубопровод | |
| 29 | ЭО-3323А.07.21.360 | Трубопровод | |
| 30 | ЭО-3323А.07.21.370 | Трубопровод L=300 | |
| 35 | ЭО-3323А.07.21.010 | Гидрораспределитель | |
| 38 | ЭО-3323А.07.15.020 | Клапан «ИЛИ» | |
| 41 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 46 | 13.80.04.820 | Блок управления | |
| 48 | 13.80.04.940 | Блок управления | |
| 52 | 64002.10.000 | Пневмогидроаккумулятор с гидроклапанами | |
| 57 | 016-00-80.04.010 | Переходник | |
| 57 | 016-00-80.04.010 | Переходник | |
| 64 | ЭО-3322А.23.03.006 | Тройник | |
| 65 | ЭО-3322А.23.03.008 | Хомут | |
| 66 | ЭО-3322А.24.00.005 | Штуцер | |
| 66 | ЭО-3322А.24.00.005 | Штуцер | |
| 67 | ЭО-3322А.24.01.004 | Тройник | |
| 67 | ЭО-3322А.24.01.004 | Тройник | |
| 70 | 016-00-80.04.001 | Болт | |
| 70 | 016-00-80.04.001 | Болт | |
| 71 | 308-02-80.04.002 | Штуцер | |
| 74 | 520.20.20.025 | Штуцер | |
| 76 | ЭО-3323А.07.21.003 | Крестовина | |
| 76 | ЭО-3323А.07.21.003 | Крестовина | |
| 77 | ЭО-3322Д.23.03.009 | Штуцер | |
| 78 | ЭО-3323.01.90.133 | Гайка | |
| 80 | Э302-1-1200-40 | Втулка предохранительная | |
| 94 | 9833.012-016-25-2-3 | Кольцо | |
| 96 | [Манометр МТП-3-10 МПа-1,5 D60мм ТУ25-7310.0045-87] | Манометр МТП-3-10 МПа-1,5 D60мм ТУ25-7310.0045-87 | |
| 100 | 23358.14М3 | Прокладка | |
| 100 | 23358.14М3 | Прокладка | |
| 102 | 23358.22М3 | Прокладка | |
| 113 | MDM101CD1CB300X | Фильтр напорный | |
| 114 | APM37 | Фильтр напорный | |
| 115 | 100ВНМ-11 | Блок управления | |
| 115 | 13.80.04.500 | Блок управления |
