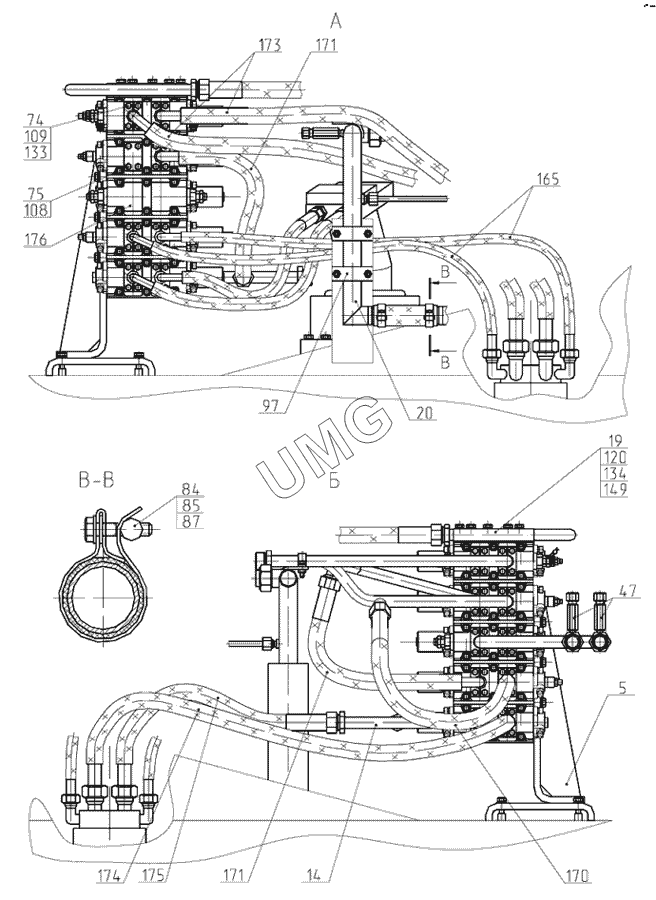

E145W (ЕК-14). Трубопроводы на поворотной платформе (с гидравликой "Bosch-Rexroth") 318-30-80.01.000
/39.gif)
5
14
19
20
47
74
75
84
85
87
97
108
109
133
134
165
170
171
171
173
175
176
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 314-02-80.01.050 | Кронштейн | |
| 14 | 314-02-80.01.190 | Трубопровод | |
| 19 | 314-02-80.01.240 | Фланец сливной | |
| 20 | 314-02-80.01.250 | Трубопровод | |
| 47 | ЭО-3323.01.82.680 | Включатель манометра | |
| 74 | ЭО-3323.01.80.004 | Фланец | |
| 75 | ЭО-3323.01.80.003 | Фланец | |
| 84 | ЭО-3322А.04.00.003 | Бонка | |
| 85 | ЭО-3322А.04.00.213 | Болт | |
| 87 | ЭО-3322А.04.31.005 | Хомут | |
| 97 | МГ-300.222.1.004 | Прижим | |
| 108 | 7796.М10-8gх30.88.40Х.019 | Болт | |
| 109 | 7796.М10-8gх40.88.40Х.019 | Болт | |
| 133 | 9833.030-035-30-2-3 | Кольцо | |
| 134 | 9833.038-044-36-2-3 | Кольцо | |
| 165 | [РВД 12-28(М22х1,5,0°-D40,90°)-1250-У] | РВД 12-28(М22х1,5,0°-D40,90°)-1250-У | |
| 170 | [РВД 20-33(М42х2)-750-У] | РВД 20-33(М42х2)-750-У | |
| 171 | [РВД 20-33(М42х2,0°-D40,90°)-750-У] | РВД 20-33(М42х2,0°-D40,90°)-750-У | |
| 173 | [РВД 20-33(М42х2,0°-D40,90°)-1250-У] | РВД 20-33(М42х2,0°-D40,90°)-1250-У | |
| 175 | [РВД 20-33(М42х2)-850-У] | РВД 20-33(М42х2)-850-У | |
| 176 | 314-02-520.00-10ГР | Гидрораспределитель |
