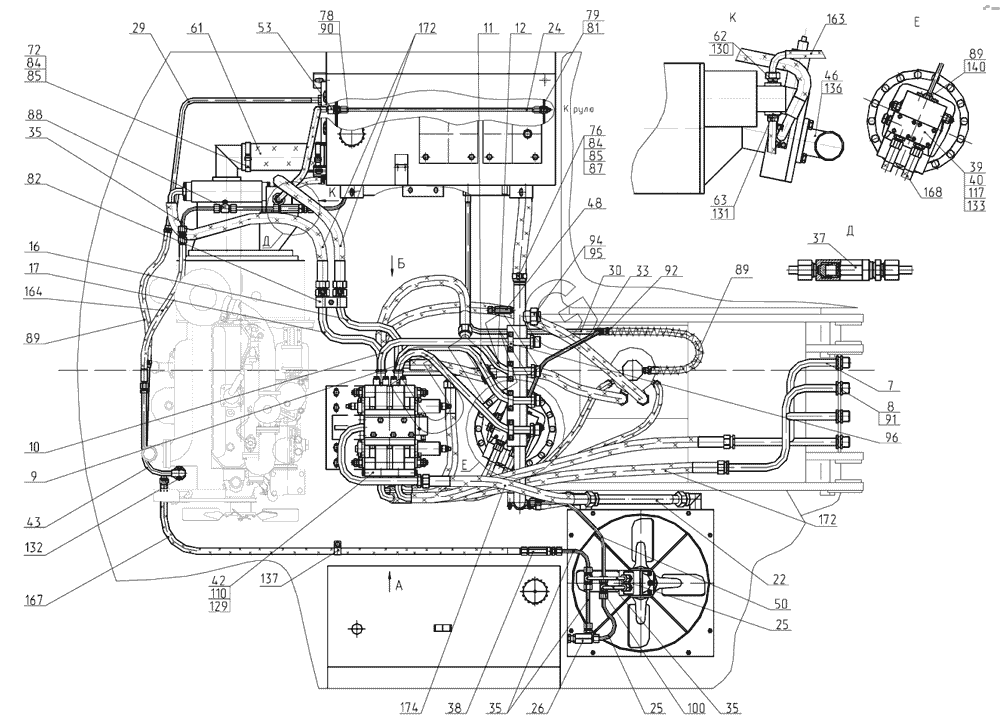

E145W (ЕК-14). Трубопроводы на поворотной платформе (с гидравликой "Bosch-Rexroth") 318-30-80.01.000
/38.gif)
7
8
9
10
11
12
16
17
22
24
25
25
26
29
30
33
35
35
35
37
38
39
40
42
43
46
48
50
53
61
62
63
72
76
78
79
81
82
84
84
85
85
87
88
89
89
89
90
91
92
94
95
96
100
110
117
129
130
131
132
133
136
140
163
164
167
168
172
172
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 314-20-80.01.000-01 | Трубопроводы на поворотной платформе | |
| 2 | 314-02-80.03.650 | Установка маслоохладительная | |
| 2 | 314-02-80.03.650-20 | Установка маслоохладительная | |
| 3 | 314-20-80.04.000 | Гидроуправление на поворотной платформе | |
| 4 | 314-02-80.12.000-10 | Бак гидравлический | |
| 7 | 314-02-80.01.110 | Трубопровод | |
| 8 | 314-02-80.01.120 | Трубопровод | |
| 9 | 314-02-80.01.130 | Трубопровод | |
| 10 | 314-02-80.01.140 | Трубопровод | |
| 11 | 314-02-80.01.150 | Трубопровод | |
| 12 | 314-02-80.01.160 | Трубопровод | |
| 16 | 314-02-80.01.220-10 | Трубопровод | |
| 17 | 314-02-80.01.220 | Трубопровод | |
| 22 | 314-02-80.01.320 | Трубопровод | |
| 24 | 314-02-80.01.350 | Трубопровод (12х1, L=950) | |
| 25 | 314-02-80.01.400 | Трубопровод (12х1) | |
| 26 | 314-02-80.01.500 | Кран | |
| 29 | 318-00-80.01.210 | Трубопровод | |
| 30 | 318-00-80.01.190 | Трубопровод | |
| 33 | 318-00-80.01.240 | Трубопровод (12х1) | |
| 35 | 318-00-80.01.290 | Трубопровод | |
| 37 | ЭО-3323А.08.07.110-10 | Клапан предохранительный | |
| 38 | ЭО-3323А.08.07.110-20 | Клапан подпорный | |
| 39 | 312-04-80.01.500 | Блок клапанов | |
| 40 | ЭО-3323А.08.07.500-10 | Фланец | |
| 42 | 520.35.00.000 | Блок плавающего положения стрелы | |
| 43 | ЭО-3323.01.82.410-10 | Трубопровод | |
| 46 | 312-24-80.01.400 | Патрубок | |
| 48 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 50 | ЭО-3323А.08.01.560 | Трубопровод | |
| 53 | 005-01-80.01.210-10 | Угольник | |
| 61 | 318-30-80.01.001 | Рукав 90х104-0,29 ГОСТ 10362-76 L=430 мм | |
| 62 | 225-06-80.01.003 | Переходник | |
| 63 | 225-06-80.01.004 | Переходник | |
| 72 | ЭО-3323.01.82.017 | Хомут | |
| 76 | 314-02-80.01.009 | Рукав 40х51-1,6 ГОСТ 10362-76 L=400 мм | |
| 78 | ЭО-3322Д.23.02.003 | Гайка | |
| 79 | ЭО-3322А.24.01.008 | Гайка | |
| 81 | ЭО-3323А.08.07.002-01 | Штуцер | |
| 82 | ЭО-3323.41.08.006 | Скоба | |
| 84 | ЭО-3322А.04.00.003 | Бонка | |
| 85 | ЭО-3322А.04.00.213 | Болт | |
| 87 | ЭО-3322А.04.31.005 | Хомут | |
| 88 | ЭО-3322А.09.60.001 | Тройник | |
| 89 | ЭО-3322А.23.02.001 | Штуцер | |
| 90 | ЭО-3322А.24.01.009 | Штуцер | |
| 91 | ЭО-3322Б.48.01.904 | Гайка | |
| 92 | Э302-1-3900-07 | Хомут | |
| 94 | СП-71.0.70.002 | Заглушка | |
| 95 | СП-71.0.70.001 | Гайка накидная | |
| 96 | МГ-300.222.1.002 | Прижим | |
| 100 | ЭО-3322В.20.01.001 | Тройник | |
| 110 | 7796.М10-8gх65.88.40Х.019 | Болт | |
| 117 | 7798.М10-8gх85.88.40Х.019 | Болт | |
| 129 | 9833.012-016-25-2-3 | Кольцо | |
| 130 | 9833.020-024-25-2-3 | Кольцо | |
| 131 | 9833.024-028-25-2-3 | Кольцо | |
| 132 | 9833.020-025-30-2-3 | Кольцо | |
| 133 | 9833.030-035-30-2-3 | Кольцо | |
| 136 | 9833.090-100-58-2-3 | Кольцо | |
| 140 | 23358.18М3 | Прокладка | |
| 163 | [РВД 12-28(М22х1,5,0°-М22х1,5,90°)-650-У] | РВД 12-28(М22х1,5,0°-М22х1,5,90°)-650-У | |
| 164 | [РВД 12-28(М22х1,5)-650-У] | РВД 12-28(М22х1,5)-650-У | |
| 167 | [РВД 12-28(М22х1,5)-2250-У] | РВД 12-28(М22х1,5)-2250-У | |
| 168 | [РВД 16-30(М27х1,5,0°-D40,90°)-750-У] | РВД 16-30(М27х1,5,0°-D40,90°)-750-У | |
| 172 | [РВД 20-33(М42х2,0°-D40,90°)-1050-У] | РВД 20-33(М42х2,0°-D40,90°)-1050-У |
